Misuratore di portata Venturi FR-MPFM

volumetricoper liquidiper gas

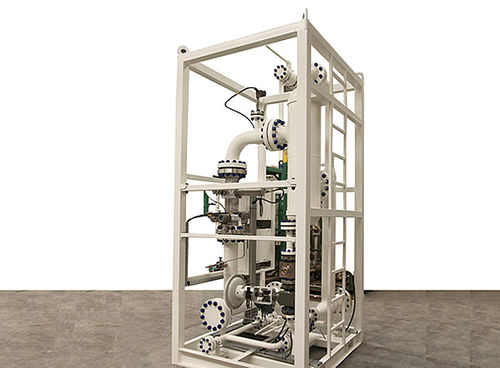

Il misuratore di portata multifase Haimo Full Range (FR-MPFM) è una combinazione di un misuratore di portata bifase gas/liquido e di un misuratore trifase per acqua. La misurazione delle portate di gas e liquido viene effettuata nel misuratore bifase gas/liquido, che consiste in un venturi e in un misuratore a gamma singola. Il rapporto acqua-liquido (WLR) viene misurato con il misuratore gamma a doppia energia, situato a valle del condizionatore di flusso. Le frazioni di fase vengono ricavate da queste due misure indipendenti e la portata netta di olio viene infine calcolata utilizzando la portata lorda di liquido e la misura del taglio d'acqua. In generale, l'accuratezza della misurazione del rapporto acqua-liquido (WLR) si deteriora in presenza di slugging e di una frazione volumetrica di gas (GVF) molto elevata; pertanto, per misurare con precisione il WLR, Haimo ha introdotto un condizionatore di flusso a monte del misuratore di taglio dell'acqua gamma a doppia energia per condizionare il flusso multifase attenuando gli slugging e riducendo il livello di GVF più elevato. Ciò consente di ottenere l'errore di misurazione del taglio dell'acqua entro il ±2% assoluto per l'intera gamma di GVF dichiarata nel campo di funzionamento del misuratore. La portata totale del flusso multifase viene misurata dal misuratore di portata Venturi. La tecnologia a raggi gamma viene utilizzata per misurare le frazioni di fase, rispettivamente GVF e WLR. Un campionatore in linea brevettato contribuisce a ridurre la frazione di gas nel flusso multifase e consente di misurare con precisione la WLR anche con GVF estremamente elevate. Il trasmettitore multivariabile (MVT) misura pressione, temperatura e pressione differenziale. Gli impulsi provenienti dai gammometri vengono elaborati da un trasmettitore ad alta frequenza di nuova concezione.
