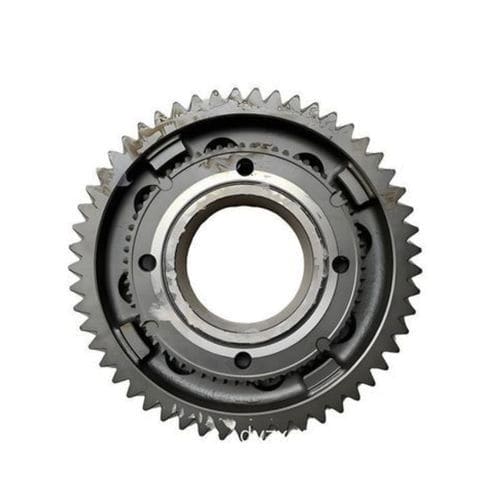

Ruota dentata cilindrica a denti dritti

a dentatura elicoidalein metalloper trasmissione

Panoramica del prodotto
Hansheng Automation fornisce all'industria automobilistica ingranaggi che offrono precisione ISO 5, rumore ultra-basso e alta durata, sfruttando attrezzature avanzate e anni di esperienza nella produzione di riduttori di precisione. Questi ingranaggi sono progettati per alte prestazioni in veicoli elettrici, trasmissioni automatiche, ibridi e vari sistemi automobilistici.

Caratteristiche dettagliate del prodotto

• Riduzione superiore del rumore: Basandosi sull'esperienza nella produzione di azionamenti armonici senza gioco (≤ 10 arc sec), Hansheng applica gli stessi rigorosi standard agli ingranaggi automobilistici. La precisione ISO Livello 5 assicura un ingranamento fluido, riducendo significativamente il sibilo e le vibrazioni nei riduttori per veicoli elettrici (EV) e nelle trasmissioni ad alta velocità.
• Capacità di ingranaggi interni complessi: Dotato della macchina di skiving per ingranaggi Kashifuji KPS30, Hansheng è specializzato nella produzione di ingranaggi ad anello interno di alta precisione utilizzati in set planetari (trasmissioni automatiche e ibride). Ciò consente una produzione integrata di ingranaggi che il taglio tradizionale non può raggiungere.
• Finitura superficiale ultra-precisa: Con capacità di finitura ultra-specchio (precisione ±0.002mm), le superfici degli ingranaggi sono ottimizzate per ridurre l'attrito, prolungare la durata e migliorare l'efficienza complessiva della trasmissione.

Specifiche tecniche
Caratteristica | Specifica
--- | ---
Tipi di ingranaggi | Ingranaggi diritti, Ingranaggi elicoidali, Ingranaggi ad anello interno, Ingranaggi planetari, Alberi, Scanalature
Standard di precisione | ISO / DIN / GB Livello 5 (JIS Grado N5)
Gamma di modulo | 0.1 - 5.0
Gamma di diametro | Ø 3mm - Ø 300mm
Processo di produzione | Taglio, Formatura, Skiving (skiving duro), Rettifica di precisione
Opzioni di materiale | 20CrMnTi, SNCM420, SCM440, 42CrMo, o specifica personalizzata
Durezza | HRC 58-62 (dopo cementazione/indurimento per induzione)
Finitura superficiale | Fino a Ra 0.2 (super-finitura disponibile)

Applicazioni

• Riduttori per veicoli elettrici (EV): Alberi di ingresso ad alta velocità e ingranaggi elicoidali.
• Riduttori planetari (AT/Ibrido): Ingranaggi solari, Ingranaggi planetari e Ingranaggi ad anello interno.
• Sistemi di sterzo (EPS): Ingranaggi a vite senza fine di precisione e pignoni che richiedono alti fattori di sicurezza.
• Componenti del motore: Ingranaggi della pompa dell'olio, ingranaggi dell'albero di bilanciamento, ingranaggi di distribuzione.
• Attuatori: Ingranaggi di regolazione del sedile, ingranaggi di sollevamento finestrini (esperienza in piccoli moduli).

Produzione e controllo qualità

• Arsenale di produzione avanzato: Skiving per ingranaggi (Kashifuji KPS30), Taglio (Macchina di taglio per ingranaggi orizzontale CNC Ningjiang YK3610Ⅲ), Lavorazione (Tornio CNC Brother e centri di lavorazione verticale), EDM (Seibu Wire WEDM M50B).
• Assicurazione qualità: Ogni ingranaggio è sottoposto a rigorosi controlli utilizzando macchine di ispezione degli ingranaggi e CMM. Vengono forniti rapporti di tracciabilità completi, inclusi rapporti di errore del profilo e del passo degli ingranaggi (K Charts), certificazioni dei materiali, rapporti di trattamento termico e rapporti di ispezione dimensionale.

Processo di collaborazione

• Revisione ingegneristica: I disegni (STEP/IGES/PDF) vengono esaminati per la fattibilità, la tolleranza e le ottimizzazioni di fabbricabilità.
• Prototipazione: Piccoli lotti per test di validazione utilizzando lavorazioni morbide o EDM a filo.
• Produzione di massa: Produzione scalabile con controllo rigoroso dei lotti.

Punti salienti delle FAQ

• Capace di produrre ingranaggi per motori EV ad alta velocità (precisione ISO Livello 5, velocità superiori a 15.000 RPM).
• Lo skiving per ingranaggi (Kashifuji KPS30) è 3-5 volte più veloce della formatura e consente lo "skiving duro" dopo il trattamento termico per una precisione superiore.
• I servizi di trattamento termico (cementazione, nitrurazione, indurimento per induzione) sono forniti tramite partner certificati, con finitura dura finale in casa.
• MOQ flessibile: supporta la prototipazione (1-5 unità) e la produzione di massa ad alto volume.

Caratteristiche / Specifiche tecniche

• Precisione ISO 5
• Rumore ultra-basso
• Alta durata
• Tipi di ingranaggi: diritti, elicoidali, ad anello interno, planetari, alberi, scanalature
• Gamma di modulo: 0.1 - 5.0
• Gamma di diametro: Ø 3mm - Ø 300mm
• Opzioni di materiale: 20CrMnTi, SNCM420, SCM440, 42CrMo, o personalizzato
• Durezza: HRC 58-62
• Finitura superficiale: Fino a Ra 0.2
• Processi di produzione: Taglio, Formatura, Skiving, Rettifica di precisione
• Applicazioni: riduttori EV, riduttori planetari, sistemi di sterzo, componenti del motore, attuatori
