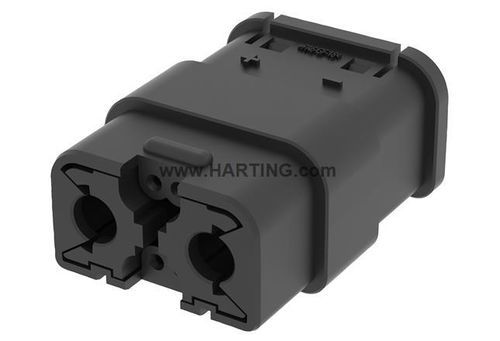

Connettore di alimentazione elettrica Han MPC60_B_BS_2/4_F

di daticrimpabileIP40

Identificazione
Categoria: Set di connettori
Articolo n.: 97 00 000 5827
Tipo di prodotto: Set di connettori per crimpatura
Serie: Han® MPC
Caratteristiche: Supporto protocollo DroneCAN

Versione

• Metodo di terminazione: Crimpatura
• I contatti per crimpatura devono essere ordinati separatamente
• Non collegare o scollegare sotto carico elettrico
• Lavorazioni e installazioni devono essere effettuate da personale qualificato
• Isolamento di base tra contatti di potenza e di segnale
• Non alimentare il connettore nella condizione non accoppiata

Caratteristiche tecniche

• Sezione conduttore potenza: 4 … 10 mm²
• Sezione conduttore segnale: AWG 26 … AWG 23
• Corrente nominale (segnale): 1 A
• Tensione nominale (segnale): 5 V
• Tensione di impulso nominale (segnale): 0,5 kV
• Grado di inquinamento (segnale): 3
• Corrente nominale (potenza): 60 A
• Corrente nominale a breve termine (potenza): max. 350 A per 10 s (con Han® C 10 mm²)
• Tensione nominale (potenza): 120 V DC
• Tensione di impulso nominale (potenza): 2,5 kV
• Grado di inquinamento (potenza): 3
• Temperatura limite: -40 … +90 °C
• Cicli di accoppiamento: ≥ 500
• Grado di protezione (IEC 60529): IP40 (condizione accoppiata)

Proprietà dei materiali

• RoHS: conforme
• Stato ELV: conforme
• China RoHS: e
• Sostanze REACH Allegato XVII: Non contenute
• Sostanze REACH Allegato XIV: Non contenute
• Sostanze REACH SVHC: Non contenute
• California Proposition 65: Non contenute
• Protezione antincendio per veicoli ferroviari: EN 45545-2 (2020-08) + A1 (2023-10) – Set di requisiti: R22 (HL 1-2); R23 (HL 1-3)

Dati commerciali

• Dimensione confezione: 10
• Peso netto: 6,1 g
• Paese d'origine: India
• Tariffa doganale UE: 85389099
• eCl@ss: 27440113 Connettori rettangolari (set)

Specifiche chiave

• Serie: Han® MPC
• Tipo: Set di connettori per crimpatura (contatti da ordinare separatamente)
• Gamma conduttori potenza: 4–10 mm²
• Conduttori segnale: AWG 26–23
• Corrente nominale potenza: 60 A (breve termine fino a 350 A per 10 s con Han® C 10 mm²)
• Tensione nominale potenza: 120 V DC
• Corrente/tensione nominale segnale: 1 A / 5 V
• Protezione (accoppiato): IP40
• Temperatura di esercizio: -40 a +90 °C
• Cicli di accoppiamento: ≥ 500
