Connettore di alimentazione elettrica Han Q5/0_I_F_PIT_0.5-2.5
femminaa pressionedi corrente

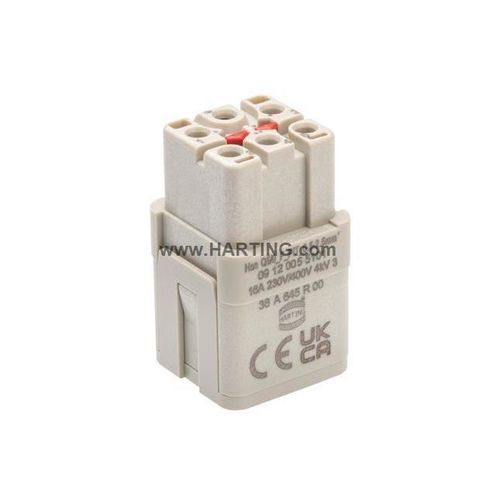

Connettore di alimentazione elettrica - Han Q5/0_I_F_PIT_0.5-2.5 - HARTING - femmina / a pressione / di corrente
Connettore di alimentazione elettrica - Han Q5/0_I_F_PIT_0.5-2.5 - HARTING - femmina / a pressione / di corrente
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
di alimentazione elettrica
Tipo di connessione
femmina, a pressione
Specifiche elettriche
di corrente, di tensione
Materiale
in policarbonato, in PC, in lega di rame, in argento
Normativa
RoHS
Corrente primaria

16 A

Tensione

Max.: 400 V

Min.: 230 V

Temperatura di funzionamento

Max.: 125 °C
(257 °F)

Min.: -40 °C
(-40 °F)

Descrizione

Panoramica del prodotto
  • Categoria: Inserts
  • Serie: Han® Q
  • Connessione: Push-In
  • Genere: Femmina
  • Contatti: 5
  • Sezione conduttore: 0,5 ... 2,5 mm²
  • Corrente nominale: 16 A
  • Dimensione: 3 A
  • Materiale dell'alloggiamento: Policarbonato (PC), RAL 7032 (grigio ciottolo)
  • Materiale dei contatti: Lega di rame, placcata argento


Identificazione
Articolo n.: 09 12 005 5101
GTIN (EAN): 5713140447905

Caratteristiche tecniche
  • Metodo di terminazione: Push-In
  • Numero di contatti: 5
  • Contatto PE: Sì
  • Sezione conduttore (mm²): 0,5 ... 2,5
  • Corrente nominale: 16 A
  • Dimensione: 3 A
  • Tensione nominale conduttore-terra: 230 V
  • Tensione nominale conduttore-conduttore: 400 V
  • Tensione d'impulso nominale: 4 kV
  • Grado di inquinamento: 3
  • Resistenza d'isolamento: >10·10 Ω
  • Temperatura limite: -40 ... +125 °C
  • Cicli di accoppiamento: ≥ 500


Proprietà dei materiali
  • Materiale dell'inserto: Policarbonato (PC)
  • Colore dell'inserto: RAL 7032 (grigio ciottolo)
  • Materiale dei contatti: Lega di rame
  • Superficie dei contatti: Placcata argento
  • Classe di infiammabilità (UL 94): V-0
  • RoHS: conforme
  • ELV: conforme
  • China RoHS: e
  • REACH Allegato XVII / ALLEGATO XIV / SVHC: Non contenuto
  • California Proposition 65: Non contenuto
  • Protezione antincendio per veicoli ferroviari: EN 45545-2 (2020-08) + A1 (2023-10); Requisiti con livelli di rischio: R22 (HL 1-3), R23 (HL 1-3)


Specifiche e omologazioni
IEC 60664-1
IEC 61984

Dati commerciali
  • Dimensione confezione: 10
  • Peso netto: 21 g
  • Paese d'origine: Romania
  • Codice doganale europeo: 85389099
  • GTIN (EAN): 5713140447905
  • eCl@ss: 27440205 Contact insert for industrial connectors
  • UNSPSC 24.0: 39121522


Caratteristiche / specifiche tecniche
  • Metodo di terminazione: Push-In
  • Contatti: 5 (femmina)
  • Sezione conduttore: 0,5 ... 2,5 mm²
  • Corrente nominale: 16 A
  • Tensione nominale (C-T): 230 V; (C-C): 400 V
  • Tensione d'impulso nominale: 4 kV
  • Grado di inquinamento: 3
  • Temperatura limite: -40 ... +125 °C
  • Materiale (inserto): Policarbonato (PC); Colore: RAL 7032
  • Materiale (contatti): Lega di rame; Superficie: Placcata argento
  • Confezione: 10 pz; Peso netto: 21 g; Origine: Romania
