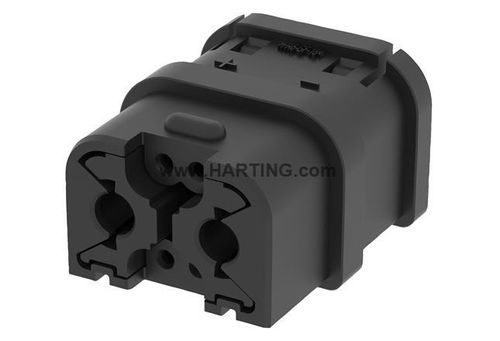

Connettore combinato Han MPC30_B_BS_2/4_F

di datidi alimentazione elettricarettangolare

Panoramica
Set di connettori per involucri rettangolari Han MPC che combina contatti di potenza e di segnale per applicazioni industriali. Progettato per terminazione a crimpare; grado di protezione IP40 a innesto avvenuto.

Identificazione
Categoria: Set di connettori
Serie: Han MPC
Caratteristiche: protocollo DroneCAN

Versione / Terminazione
Metodo di terminazione: Terminazione a crimpare

• Ordinare i contatti da crimpare separatamente.
• Non collegare o scollegare sotto carico elettrico.
• La lavorazione e l'assemblaggio devono essere eseguiti solo da personale qualificato.
• Isolamento di base tra contatti di potenza e segnale.
• Il connettore non deve essere alimentato in condizione non innestata.

Materiale e conformità
RoHS: conforme
Stato ELV: conforme
China RoHS: e
Sostanze REACH Allegato XVII: Non contenute
Sostanze REACH ALLEGATO XIV: Non contenute
Sostanze REACH SVHC: Non contenute
Sostanze California Proposition 65: Non contenute
Protezione antincendio su veicoli ferroviari: EN 45545-2 (2020-08) + A1 (2023-10)
Set di requisiti con livelli di rischio: R22 (HL 1-2); R23 (HL 1-3)

Dati commerciali
Dimensione confezione: 10
Peso netto: 7,04 g
Paese d'origine: India
Numero tariffario europeo: 85389099
eCl@ss: 27440113 Connettori rettangolari (set)

Specifiche tecniche

• Sezione del conduttore (potenza): 0,37 ... 4 mm²
• Sezione del conduttore (segnale): AWG 26 ... AWG 23
• Corrente nominale (segnale): 1 A
• Tensione nominale (segnale): 5 V
• Tensione d'impulso nominale (segnale): 0,5 kV
• Grado di inquinamento (segnale): 3
• Corrente nominale (potenza): 30 A (generale)
• Capacità di corrente a breve termine: max. 180 A per 10 s (Han-Yellock® 4 mm²)
• Tensione nominale (potenza): 120 V DC
• Tensione d'impulso nominale (potenza): 2,5 kV
• Grado di inquinamento (potenza): 3
• Temperatura limite: -40 ... +90 °C
• Cicli di accoppiamento: ≥ 500
• Grado di protezione (IEC 60529): IP40 (condizione innestata)
