Connettore per rete di alimentazione Han Q7/0_I_M_PIT_0.14-1.5
maschioa pressionedi messa a terra

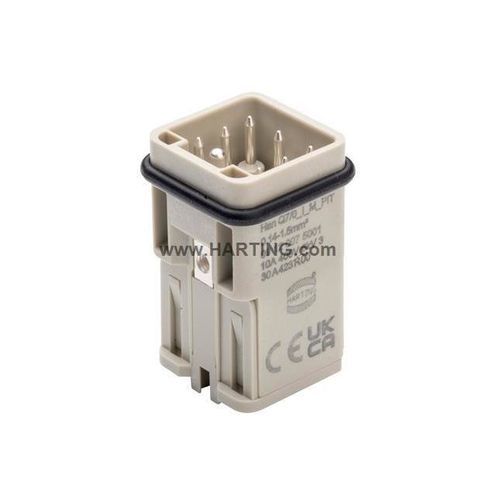

Connettore per rete di alimentazione - Han Q7/0_I_M_PIT_0.14-1.5 - HARTING - maschio / a pressione / di messa a terra
Connettore per rete di alimentazione - Han Q7/0_I_M_PIT_0.14-1.5 - HARTING - maschio / a pressione / di messa a terra
Aggiungi ai preferiti
Confronta con altri prodotti

Caratteristiche

Tipo
per rete di alimentazione
Tipo di connessione
maschio, a pressione
Specifiche elettriche
di messa a terra
Materiale
in policarbonato, in lega di rame, in argento
Normativa
RoHS
Altre caratteristiche
per numerosi cicli di connessione
Corrente primaria

10 A

Tensione

400 V

Temperatura di funzionamento

Max.: 125 °C
(257 °F)

Min.: -40 °C
(-40 °F)

Descrizione

Panoramica
  • Prodotto: Han Q7/0_I_M_PIT_0.14-1.5mm²
  • Articolo n.: 09 12 007 5001
  • Serie: Han® Q
  • Tipo: Inserto di contatto, Push-In, maschio
  • Materiale (inserto): Policarbonato (PC) — Colore: RAL 7032 (grigio ciottolo)
  • Contatti: 7 — Materiale: lega di rame, superficie argentata
  • Sezione conduttore: 0,14 ... 1,5 mm² (con puntale 0,5 ... 1,5 mm²; senza puntale 0,14 ... 1,5 mm²)
  • Corrente nominale: 10 A — Taglia: 3 A


Identificazione
  • Articolo n.: 09 12 007 5001
  • Serie / Denominazione: Han® Q
  • Codice identificazione: 7/0


Versione
  • Metodo di terminazione: Push-In
  • Genere: maschio
  • Taglia: 3 A
  • Numero di contatti: 7
  • Contatto PE: Sì


Caratteristiche tecniche
  • Sezione conduttore: 0,14 ... 1,5 mm² (con puntale 0,5 ... 1,5 mm²; senza puntale 0,14 ... 1,5 mm²)
  • Corrente nominale: 10 A
  • Tensione nominale: 400 V
  • Tensione di impulso nominale: 6 kV
  • Grado di inquinamento: 3
  • Resistenza d'isolamento: > 10⁁10 Ω
  • Temperatura limite: -40 ... +125 °C
  • Cicli di accoppiamento: ≥ 500


Proprietà dei materiali
  • Materiale (inserto): Policarbonato (PC)
  • Colore (inserto): RAL 7032 (grigio ciottolo)
  • Materiale (contatti): Lega di rame
  • Superficie (contatti): Argentata
  • Classe di infiammabilità (UL 94): V-0
  • RoHS: conforme
  • Stato ELV: conforme
  • China RoHS: e
  • REACH Allegato XVII / Allegato XIV / SVHC: Non contenuto
  • California Proposition 65: Non contenuto
  • Protezione antincendio su veicoli ferroviari: EN 45545-2 (2020-08) + A1 (2023-10)
  • Set di requisiti con livelli di pericolo: R22 (HL 1-3), R23 (HL 1-3)


Specifiche e approvazioni
  • IEC 60664-1
  • IEC 61984


Dati commerciali
  • Dimensione imballo: 10
  • Peso netto: 17,4 g
  • Paese d'origine: Romania
  • Voce doganale europea: 85389099
  • GTIN: 5713140451032
  • eCl@ss: 27440205 Contact insert for industrial connectors
  • UNSPSC 24.0: 39121522


Caratteristiche / specifiche tecniche
  • Articolo n.: 09 12 007 5001
  • Nome commerciale: Han® Q
  • Serie: Han® Q
  • Tipo: Inserto, Push-In, maschio
  • Numero di contatti: 7
  • Sezione conduttore: 0,14 ... 1,5 mm² (con puntale 0,5 ... 1,5 mm² senza)
  • Corrente nominale: 10 A
  • Tensione nominale: 400 V
  • Tensione di impulso nominale: 6 kV
  • Grado di inquinamento: 3
  • Resistenza d'isolamento: > 10⁁10 Ω
  • Intervallo di temperatura: -40 ... +125 °C
  • Materiale (inserto): Policarbonato (PC), RAL 7032
  • Contatti: Lega di rame, argentati
  • Cicli di accoppiamento: ≥ 500
  • Norme: IEC 60664-1, IEC 61984
  • GTIN/EAN: 5713140451032
