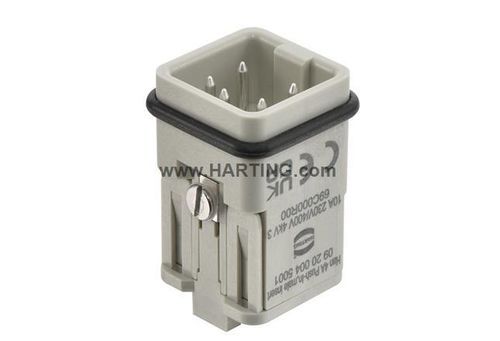

Modulo di connessione di alimentazione elettrica Han 4A

maschioa pressione4 poli

Codice prodotto
Articolo n.: 09 20 004 5001

Panoramica

• Tipo: Inserto, connessione Push-In
• Genere: Maschio
• Serie: Han A®
• Materiale (inserto): Policabonato (PC), UL94 V-0
• Colore (inserto): RAL 7032 (grigio ciottolo)
• Contatto PE: Sì

Caratteristiche principali
Corrente nominale: 10 A
Taglia: 3 A
Numero di contatti: 4
Sezione conduttore: 0,5 ... 2,5 mm²
Cacciavite raccomandato: Piatto 0,6 x 3,5; PH1
Temperatura limite: -40 ... +125 °C
Cicli di accoppiamento: ≥ 500

Norme e omologazioni
Specifiche: IEC 60664-1, IEC 61984
Omologazioni: CE, UKCA
Protezione incendi su veicoli ferroviari: EN 45545-2 (2020-08) + A1 (2023-10) — Requisiti R22 (HL 1-3), R23 (HL 1-3)

Dati commerciali
Dimensione confezione: 10
Peso netto: 15,9 g
Paese d'origine: Romania
Voce doganale UE: 85366990
GTIN: 5713140447929
eCl@ss: 27440205 Contact insert for industrial connectors
ETIM: EC000438
UNSPSC 24.0: 39121522

Note
L'immagine è solo a scopo illustrativo. Fare riferimento alla descrizione del prodotto.

Specifiche tecniche

• Categoria: Inserts
• Metodo di terminazione: Push-In
• Taglia: 3 A
• Numero di contatti: 4
• Sezione del conduttore (mm²): 0,5 ... 2,5
• Corrente nominale: 10 A
• Tensione nominale (conduttore-terra): 230 V
• Tensione nominale (conduttore-conduttore): 400 V
• Tensione d'impulso nominale: 4 kV
• Grado di inquinamento: 3
• Resistenza di isolamento: >10^10 Ω
• Cacciavite raccomandato: Piatto 0,6 x 3,5 e PH1
• Temperatura limite: -40 ... +125 °C
• Cicli di accoppiamento: ≥ 500
• Materiale (inserto): Policabonato (PC), UL94 V-0
• RoHS / ELV: conforme
• REACH / SVHC / Allegato XIV / Allegato XVII: Non contenuto
• California Proposition 65: Sì (Piombo)
• Norme: IEC 60664-1, IEC 61984
• Omologazioni: CE, UKCA
