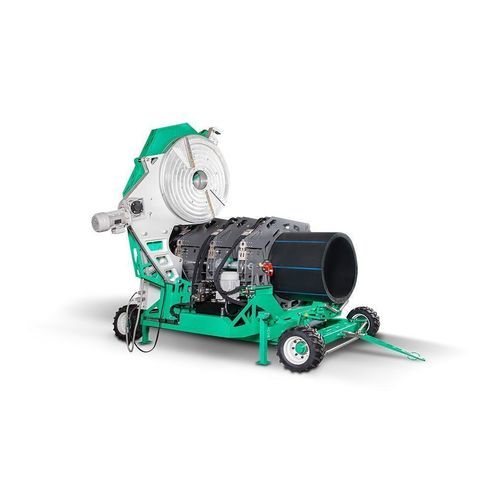

Macchina saldatrice di testa Mazinger 1200

automaticaper tubiper termoplastici

Panoramica
Il Mazinger 1200i è una macchina per saldatura a fusione di testa montata su rimorchio, pensata per saldare in cantiere tubazioni termoplastiche (PE, HDPE, PP, PVDF). Presenta un carro macchina rimovibile per operazioni in fosse, controllo PLC SIEMENS completamente automatico e impianto idraulico ad alta capacità per cicli di fusione ripetibili e tracciabilità.

Caratteristiche principali

• PLC SIEMENS completamente automatizzato con funzione one-button e diagnostica.
• Telaio strutturale a doppio asse per distribuzione uniforme della forza di saldatura.
• Piastra riscaldante pivot idraulico con telaio protettivo, schermo isolante ed elemento riscaldante sostituibile.
• Rifilatrice (trimmer) ad alta capacità: 4 kW, azionamento idraulico con motore elettrico per accuratezza di taglio.
• Carro macchina rimovibile per uso in fossa e maggiore flessibilità operativo/di trasporto.
• Ganasce robuste, sollevatori idraulici e inserti riduttori (630, 710, 800, 900, 1000, 1200 mm) per prevenire lo scivolamento dei tubi.
• Telai o rimorchio con struttura tubolare in acciaio saldato, asse anteriore accoppiato, pneumatici a bassa pressione e anello di traino per il trasporto.
• Registrazione dati e tracciabilità: pannello di controllo rimovibile con porta USB; supporta registrazioni estese (fino a 30.000 report secondo configurazione; opzioni pannello rimovibile/registratore fino a 10.000 report) e trasferimento dati via USB.

Applicazioni

• Reti di distribuzione gas, adduzione acqua, lavori municipali e infrastrutturali in cantiere.
• Trasferimento di fluidi industriali, condotte minerarie, irrigazione agricola e impianti di acquacoltura.
• Saldatura in situ di sistemi tubolari HDPE/PE/PP/PVDF e raccordi prefabbricati.

Specifiche tecniche

• Modello: Mazinger 1200i (automatico, alta forza)
• Gamma di saldatura (OD): 630–1200 mm (24\"–48\" IPS)
• Inserti riduttori: 630, 710, 800, 900, 1000, 1200 mm
• Potenza riscaldatore: 24 kW
• Potenza trimmer: 4 kW
• Motore elettrico: 11 kW
• Pressione sistema idraulico: fino a 180 bar
• Capacità serbatoio idraulico: 95 L
• Peso macchina (inclusi inserti): 7.900 kg
• Dimensioni macchina: 4.500 x 2.770 x 2.650 mm
• Dimensioni carro macchina: 2.567 x 2.770 x 2.190 mm
• Accessori opzionali: inserti aggiuntivi, dispositivo stub-end, rullo di supporto mobile, datalogger compatibile
• Norme: progettata per conformità a ISO 21307 e ASTM F2620
