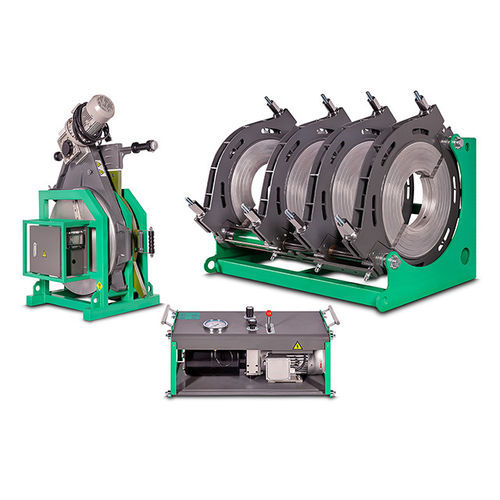

Macchina saldatrice di testa SWT-V450/280H

manualeper grandi diametriper tubi

Panoramica
La serie SWT‑V è una linea di saldatrici idrauliche a fusione per tubi termoplastici di grande diametro (HDPE, PE, PP, PVDF). Progettate per applicazioni minerarie, reti idriche, sistemi di scarico e condotte industriali, garantiscono pressione di saldatura stabile, controllo preciso della temperatura e unità idrauliche facilmente manutenibili.

Caratteristiche principali

• Interruttore con protezione differenziale per la sicurezza elettrica.
• Accoppiamenti rapidi STUCCHI per connessioni idrauliche sicure.
• Piastra riscaldante con rivestimento DuPont Teflon per ridurre l’adesione; uniformità della temperatura tipica ±5 °C.
• Accumulatore per mantenere la pressione costante durante la procedura di saldatura.
• Motore senza ventola e centralina idraulica a valvole cartuccia, capacità operativa fino a ~120 bar.
• Struttura compatta e rigida che limita deformazioni e perdite d’olio in uso gravoso.

Applicazioni

• Posa e riparazione di tubi HDPE, PE, PP e PVDF per reti idriche potabili, sistemi fognari e drenaggio.
• Condotte per l’industria mineraria (trasporto di fanghi, drenaggio gas), reti industriali e impianti geotermici.
• Irrigazione agricola e opere pubbliche che richiedono giunzioni termoplastiche affidabili.

Accessori e opzioni

• Data logger (es. PEWELDBANK) per registrazione dei parametri di saldatura.
• Inserti riduttori per vari diametri, supporti di estremità, rulli di appoggio, paranchi e attrezzature di movimentazione.
• Opzioni di imballaggio e spedizione per singole unità o forniture multiple.

Specifiche tecniche

• Modelli: SWT‑V450/280H, SWT‑V500/280H, SWT‑V630/315H, SWT‑V800/500H.
• Gamma di saldatura OD (mm): 280–450 (SWT‑V450/280H); 280–500 (SWT‑V500/280H); 315–630 (SWT‑V630/315H); 500–800 (SWT‑V800/500H).
• Inserti riduttori (esempi): SWT‑V450/280H — 280, 315, 355, 400; SWT‑V500/280H — 280, 315, 355, 400, 450; SWT‑V630/315H — 315, 355, 400, 450, 500, 560; SWT‑V800/500H — 500, 560, 630, 710.
• Alimentazione: 380 V 50 Hz 3P (tutti i modelli).
• Potenza nominale (kW): 8.38; 10.3; 12.3; 18.2 (a seconda del modello).
• Area pistone (cm²): 22.37; 23.06; 23.06; 44 (secondo modello).
• Peso MW/GW (kg): 405 / 486; 430 / 520; 618 / 729; 1300 / 1420 (secondo modello).
• Centralina idraulica: valvole cartuccia, telaio a sgancio rapido, capacità fino a ~120 bar.
