Macchina saldatrice di testa SWT-V160/63H

manualeper tubiper plastica

Panoramica
Macchina per saldatura a fusione per giunzione frontale idraulica progettata per saldare in modo affidabile tubi termoplastici (HDPE, PE, PP, PVDF) in applicazioni di acqua potabile, acque reflue, mining, geotermia e progetti industriali. Due modelli coprono Ø 63–160 mm e 63–200 mm con struttura compatta e manutenzione agevole per l'uso in cantiere.

Caratteristiche principali

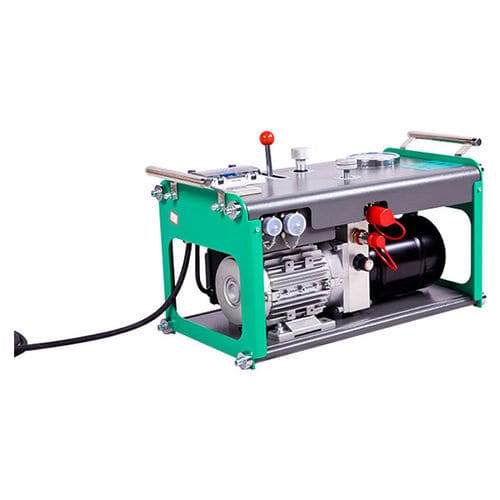

• Gruppo idraulico con motore adeguatamente dimensionato per garantire prestazioni stabili in esercizio continuo.
• Accumulatori integrati per mantenere e reintegrare la pressione durante il ciclo di saldatura.
• Piastra di riscaldamento con rivestimento DuPont Teflon per maggiore durata e minore adesione del materiale fuso.
• Raccordi rapidi e valvole di pressione Stucchi per connessioni idrauliche affidabili e a bassa perdita.
• Scocca con telaio integrale e sgancio rapido per manutenzione rapida; struttura robusta resistente a deformazioni e perdite d'olio.
• Componenti idraulici di alta qualità forniti da produttori leader (Germania, Italia, Giappone) per affidabilità a lungo termine.
• Trimmer e piastra riscaldante con Teflon di qualità; scatola di giunzione in acciaio inox e utensile di sbavatura azionato da trapano elettrico con impugnatura ergonomica.
• Stazione di alimentazione progettata per pressioni idrauliche fino a 80 bar; valvole a cartuccia per facilitare la manutenzione e controllo preciso della temperatura (stabilità tipica ±3 °C).

Opzioni e accessori

• Registratori di dati di saldatura
• Supporto terminale in alluminio
• Supporti a rulli e sostegni di fine linea
• Set di inserti riduttori per diversi diametri

Applicazioni

• Reti di acqua potabile e distribuzione
• Sistemi di drenaggio e acque reflue
• Condotte per mining e impianti industriali
• Impianti di riscaldamento/raffreddamento geotermico
• Costruzione navale in HDPE, irrigazione agricola e opere municipali

Specifiche tecniche

• Modelli: SWT-V160/63H; SWT-V200/63H
• Campo di saldatura (OD): 63–160 mm (SWT-V160/63H); 63–200 mm (SWT-V200/63H)
• Inserti riduttori inclusi: SWT-V160/63H — 63, 75, 90, 110, 125, 140; SWT-V200/63H — 63, 75, 90, 110, 125, 140, 160, 180
• Alimentazione: 220 V, 50 Hz
• Potenza elettrica nominale: 2,5 kW (SWT-V160/63H); 3 kW (SWT-V200/63H)
• Area pistone: 6,27 cm² (entrambi i modelli)
• Peso netto / lordo (kg): SWT-V160/63H — 96 / 124; SWT-V200/63H — 110 / 140
• Pressione massima di esercizio idraulica: fino a 80 bar
• Materiali saldabili: HDPE, PE, PP, PVDF
