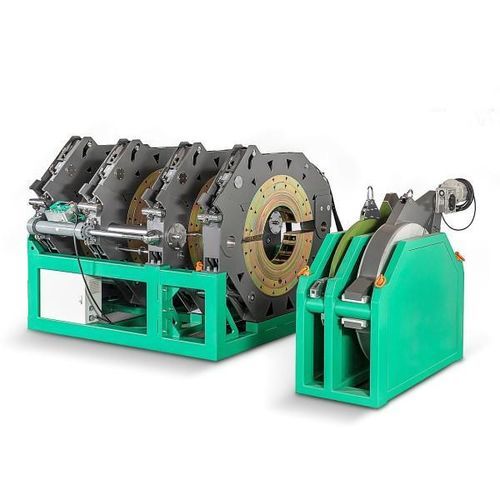

Macchina saldatrice di testa SWT-V1200/630SHP

manualeper termoplastici230 V monofase

Panoramica del prodotto
Saldatrice a termofusione a pressione elevata, lavorata in alluminio, progettata per la saldatura per fusione di tubi termoplastici in ambienti industriali. Compatibile con HDPE, PE, PP e PVDF. Progettata per rispettare ISO 21307 e ASTM F2620 per i processi di termofusione.

Caratteristiche principali

• Controllo idraulico di precisione con pannello di controllo avanzato per cicli di saldatura ripetibili
• Telaio robusto con configurazione "3+1" per migliorare la stabilità su manicotti corti
• Interfaccia operatore ergonomica che semplifica l'installazione e l'uso
• Ampio campo di applicazione: reti idriche, distribuzione del gas, tubazioni industriali e mining
• Sistemi di protezione multipli per ridurre i rischi operativi
• Componenti idraulici critici (tenute, raccordi rapidi, valvole di pressione) forniti da fornitori consolidati in Giappone, USA e Italia

Materiali saldabili
HDPE, PE, PP, PVDF

Applicazioni

• Infrastrutture idriche: giunzioni a tenuta per reti di distribuzione
• Distribuzione gas: saldatura per tubazioni di distribuzione gas
• Tubazioni industriali: giunti di fusione durevoli per usi di processo e servizi
• Mining: tubazioni per acqua, prodotti chimici e trasporto risorse

Scheda tecnica (riassunto)
Modello: SWT-V1200/630SHP
Gamma di saldatura (O.D.): 630–1200 mm (24"–48" IPS)
Inserti riduttori: 630, 710, 800, 900, 1000
Tipi di inserti: Multi / ISO / Single
Area pistone: 50,70 cm²
Gamma di pressione di saldatura: 0–160 BAR
Alimentazione: 380V 50/60Hz, 3P
Potenza nominale: 28,5 kW
Potenza riscaldatore: 21,5 kW
Potenza rifilatrice: 4 kW
Potenza pompa: 2,2 kW
Temperatura max: 320℃
Dimensioni imballo: 2900×1600×2300 mm; 1220×1000×2350 mm; 850×400×560 mm
Peso lordo: 3595 kg

Effetti di saldatura
Produce giunzioni a fusione coerenti e ad alta integrità su HDPE e termoplastici compatibili se utilizzata secondo le procedure standard. Le saldature sono verificabili con metodi di ispezione standard e soddisfano i requisiti industriali di resistenza e qualità.

Specifiche tecniche

• Modello: SWT-V1200/630SHP
• Gamma di saldatura (O.D.): 630–1200 mm (24"–48" IPS)
• Inserti riduttori disponibili: 630, 710, 800, 900, 1000
• Tipi di inserti: Multi / ISO / Single
• Area pistone: 50,70 cm²
• Gamma di pressione di saldatura: 0–160 BAR
• Alimentazione: 380V, 50/60Hz, 3 fasi
• Potenza nominale: 28,5 kW
• Potenza riscaldatore: 21,5 kW
• Potenza rifilatrice: 4 kW
• Potenza pompa: 2,2 kW
• Temperatura max: 320℃
• Dimensioni imballo: 2900×1600×2300 mm; 1220×1000×2350 mm; 850×400×560 mm
• Peso lordo: 3595 kg
• Progettazione telaio: "3+1" per stabilità aumentata su manicotti corti
• Certificazioni / garanzia: CE indicato; garanzia 2 anni e supporto tecnico disponibili
