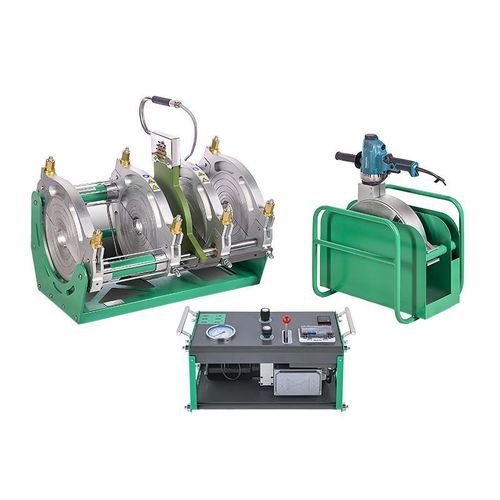

Macchina saldatrice di testa SWT-V160/63SHP

manualeper tubiper termoplastici

Macchine per saldatura a termofusione ad alta pressione progettate per tubi in HDPE PN25, coprendo diametri da 63 mm a 355 mm. Disponibili nelle varianti SWT-V160/63SHP, SWT-V200/63SHP, SWT-V250/90SHP, SWT-V315/90SHP e SWT-V355/90SHP per esigenze di cantiere e industriali.

Caratteristiche principali

• Valvole idrauliche a cartuccia per manutenzione rapida e semplificata.
• Rifilatrice con trapano elettrico Makita e azionamento a vite senza fine/turbina per preparazione estremità stabile.
• Morsetti esterni e interni in alluminio lavorato per prevenire lo slittamento del tubo e garantire serraggio concentric.
• Tubi idraulici sul telaio in acciaio inossidabile per resistere a corrosione e crepe.
• Piastra riscaldante con rivestimento PTFE (Dupont Teflon) e scatola di derivazione in acciaio inox.
• Cilindro e tirante in acciaio inossidabile; anelli di tenuta di marche internazionali per affidabilità.

Scheda tecnica (sintesi)

• Modelli: SWT-V160/63SHP, SWT-V200/63SHP, SWT-V250/90SHP, SWT-V315/90SHP, SWT-V355/90SHP.
• Range di saldatura (OD): SWT-V160/63SHP = 63–160 mm; SWT-V200/63SHP = 63–200 mm; SWT-V250/90SHP = 90–250 mm; SWT-V315/90SHP = 90–315 mm; SWT-V355/90SHP = 90–355 mm.
• Inserti riduttori: 63, 75, 90, 110, 125, 140 (estendibili a 160/180/200/225/250/280/315 a seconda del modello).
• Tipologia inserti: Multi / ISO / Singolo.
• Area pistone: 6.27 cm² (SWT-V160/200); 10.99 cm² (SWT-V250); 20.02 cm² (SWT-V315/355).
• Intervallo pressione di saldatura: 0–180 BAR.
• Alimentazione: 220 V, 50/60 Hz.
• Potenza nominale per modello: 2.5 kW (SWT-V160); 3 kW (SWT-V200); 4.25 kW (SWT-V250); 5.25 kW (SWT-V315); 6.25 kW (SWT-V355).
• Potenza riscaldatore: 1 kW, 1.5 kW, 2 kW, 3 kW o 4 kW a seconda del modello.
• Potenza trimmer: 0.75 kW (modelli piccoli) o 1.5 kW (modelli grandi) — azionato da Makita.
• Potenza pompa: 0.75 kW. Temperatura massima: 320 °C.

Caratteristiche / specifiche tecniche

• Struttura: scocca e telaio in alluminio lavorato di precisione per stabilità e facilità di trasporto.
• Idraulica: unità alta pressione con valvole a cartuccia fino a 180 BAR; configurazione modulare per manutenzione rapida.
• Trimmer: corpo fresa in alluminio lavorato associato a trapano Makita e trasmissione vite senza fine/turbina per prestazioni costanti.
• Sistema di riscaldamento: piastra con rivestimento PTFE (Dupont) per trasferimento uniforme del calore e maggiore durata; controllo preciso della temperatura.
• Materiali compatibili: HDPE, PE, PP, PVDF e altri termoplastici simili.
• Accessori/Opzioni: compatibile con data logger PeWeldBank; supporti rotolanti, porta-stub, inserti aggiuntivi e registratori dati opzionali.
