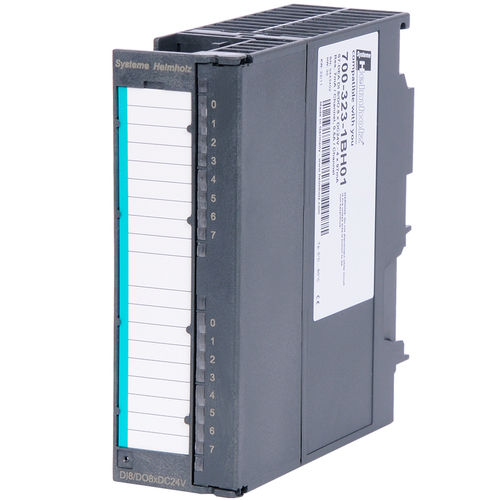

Módulo de E/S digitale 700-323-1BH01

a 8 I/Oa 16 I/Osu guida DIN

Moduli di mixaggio digitale per la serie 300 Modulo di ingresso/uscita digitale per 300 8x IN / 8x OUT Il modulo dispone di 8 ingressi e 8 uscite. Informazioni generali Numero d'ordine700-323-1BH01 Nome articoloDEA 300, DC 24 V, 0,5 A, 8 ingressi (DC 24 V)/8 uscite (DC 24 V, 0,5 A) Contenuto della fornituraDEA 300, DC 24 V, 0,5 A, 8 ingressi (DC 24 V)/8 uscite (DC 24 V, 0,5 A) Dimensioni (DxLxH)116 x 40 x 125 mm PesoCirca 220 g Numero di ingressi8 Numero di uscite8 Valore nominale0,5 A Protezione dai cortocircuitiElettronica Limite di tensione di spegnimento induttivo-48 V Dissipazione di potenza (funzionamento nominale)tip. 3,5 W Connettori frontali20 pin Tensione di ingresso Per segnale "0"-3 ... +5 V Per il segnale "1"+13 ... +30 V Valore nominale24 V CC Corrente d'ingresso per il segnale "1 "tip. 7 mA Tempo di ritardo1,2 ... 4.8 ms Può ospitare un iniziatore a 2 filiSì Lunghezza del cavo Non schermato600 m Schermato1000 m Isolamento elettrico dal bus della scheda di fondoSì (optoaccoppiatore) in gruppi fino a 8 Tensione di alimentazione UP, US Valore nominale24 V CC Ondulazione USSmax. 3.6 V Intervallo consentito (con ondulazione) +20 ... +30 V Assorbimento di corrente Interno (bus della scheda di fondo) tip. 55 mA Esterno (da +24 V/L+)Max. 60 mA
