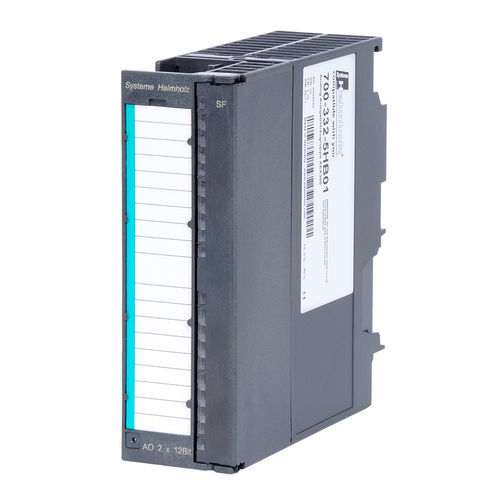

Modulo di uscita analogico 700-332-5HB01

multiviaper montaggio su guida DIN

Il modulo di uscita analogica a 2 canali è adatto per il collegamento di attuatori analogici per uscite in tensione e corrente nell'intervallo fino a ±10 V o ±20 mA. Le linee di segnale sono collegate ai connettori frontali corrispondenti e possono essere contrassegnate nel campo dell'etichetta. Il modulo è completamente configurato con il software di programmazione. Informazioni generali Numero d'ordine700-332-5HB01 Nome articoloAEA 300, 0-10 V/ 4 -20 mA, 2 canali Stato di fornituraAEA 300, 0-10 V/ 4 -20 mA, 2 canali Dimensioni (LxPxA)116 x 40 x 125 mm PesoCirca 220 g Allarme diagnosticoSì, parametrizzabile DiagnosiLED rosso per l'indicatore di errore di gruppo Tensione di carico L+/L-24 V CC Schermato200 M Dissipazione di potenza (funzionamento nominale)tip. 3 W Connettori frontali20 pin Gamme di uscita Uscite di tensione0 ... 10 V, ±10 V, 1 ... 5 V Uscite di corrente4 ... 20 mA, ±20 mA, 0 ... 20 mA Campi di misura / resistenza di carico Con uscite in tensione min.1 kΩ Con uscite in corrente max.500 Ω Sotto carico capacitivo max.1 μF Sotto carico induttivo max.10 mH Protezione da cortocircuito Protezione da cortocircuitoSì Corrente di cortocircuitoMax. 25 mA Tensione a vuotoMax. 18 V Isolamento dal bus del backplaneSì Limite di errore operativo nell'intero intervallo di temperatura Ingresso di tensione±0,5% Ingresso di corrente±0,6% Limite di errore di base a 25 °C Ingresso di tensione±0,4 Ingresso di corrente±0,5 Assorbimento di corrente Esterno240 mA Interno (bus della scheda di fondo) 100 mA Condizioni ambientali Temperatura ambiente0 °C ... +60 °C Temperatura di trasporto e stoccaggio-25 °C ... +75 °C Grado di inquinamento2 Grado di protezioneIP20 ApprovazioniCE
