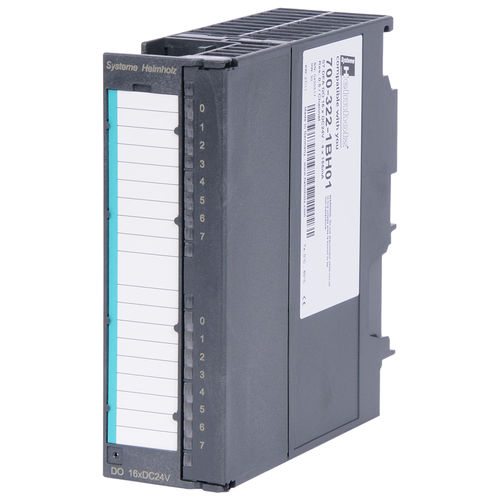

Modulo di uscita digitale 700-322-1BH01

16 uscite digitalidi tensionedi corrente

Moduli di uscita digitale per la serie 300 Informazioni generali Nome articoloDEA 300, DC 24 V, 0,5 A, 16 uscite Contenuto della fornituraDEA 300, 24 V DC, 0,5 A, 16 uscite Dimensioni (DxLxH)116 x 40 x 125 mm PesoCirca 220 g Dissipazione di potenza (funzionamento nominale)Tipicamente 5 W Connettori frontali20 pin Isolamento elettrico dal bus della scheda di fondoSì (optoaccoppiatore) in gruppi fino a 8 Tensione di alimentazione UP, US Valore nominale24 V CC Ondulazione USSmax. 3.6 V Intervallo consentito (con ondulazione) +20 ... +30 V Tensione per t < 10 msmax. 50 V Valore nominale0,5 A Protezione contro i cortocircuitiElettronica Limite di tensione di disinserimento induttivo-48 V Lunghezza del cavo Non schermatomax. 600 m Schermatomax. 1000 m Assorbimento di corrente Interno (bus del backplane)Max. 100 m Esterno (da +24 V/L+)tip. 120 mA Condizioni ambientali Temperatura ambiente0 °C ... +60 °C Temperatura di trasporto e stoccaggio-25 °C ... +75 °C Grado di trazione2 ApprovazioniCE
