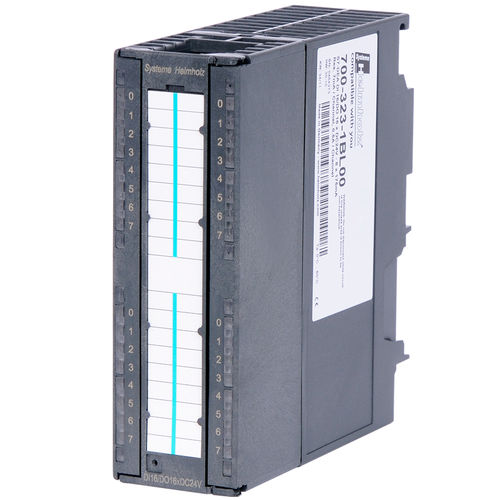

Modulo I/O digitale 700-323-1BL00

per bus di campoa 16 I/Odi tensione

Moduli di mixaggio digitale per la serie 300 Informazioni generali Nome articoloDEA 300, DC 24 V, 0,5 A, 16 ingressi (DC 24 V)/16 uscite (DC 24 V, 0,5 A) Contenuto della fornituraDEA 300, DC 24 V, 0,5 A, 16 ingressi (DC 24 V)/16 uscite (DC 24 V, 0,5 A) Dimensioni (DxLxH)116 x 40 x 125 mm PesoCirca 220 g Dissipazione di potenza (funzionamento nominale)Tipicamente 6,8 W Connettori frontali40 pin Tensione di ingresso Per segnale "0"-3 ... +5 V Per il segnale "1"+13 ... +30 V Valore nominale24 V CC Corrente d'ingresso per il segnale "1 "tip. 7 mA Tempo di ritardo1,2 ... 4.8 ms Può ospitare un iniziatore a 2 filiSì Corrente di polarizzazione ammessa per il segnale "0"1,5 mA Lunghezza del cavo Non schermato600 m Schermato1000 m Isolamento elettrico dal bus della scheda di fondoSì (optoaccoppiatore) in gruppi fino a 16 Valore nominale0,5 A Protezione dai cortocircuitiElettronica Limite di tensione di spegnimento induttivo-48 V Tensione di alimentazione UP, US Valore nominale24 V CC Ondulazione USSmax. 3.6 V Intervallo consentito (con ondulazione) +20 ... +30 V Tensione per t < 10 msmax. 50 V Assorbimento di corrente Interno (bus della scheda di fondo) tip. 90 mA Esterno (da +24 V/L+)Max. 120 mA Condizioni ambientali Temperatura ambiente0 °C ... +60 °C Temperatura di trasporto e stoccaggio-25 °C ... +75 °C Grado di inquinamento2 ApprovazioniCE
