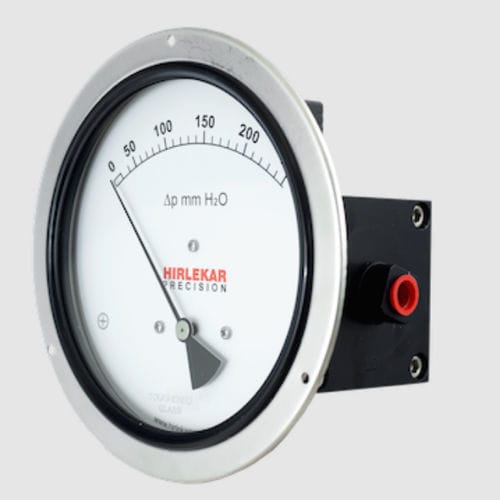

Manometro differenziale 400 DGC

con quadrantecon flangiaNPT 1/4

Nel modello di precisione Hirlekar 400 DGC, il movimento della membrana viene convertito in un appropriato movimento rotatorio calibrato della lancetta attraverso un collegamento magnetico. Questo tipo di modello a membrana viene utilizzato nelle applicazioni in cui non è consentita la migrazione del fluido dal lato di alta pressione (HP) a quello di bassa pressione (LP). In caso di condensa: Si raccomanda la custodia in tecnopolimero della nuova serie EP. In condizioni di funzionamento con frequenti fluttuazioni di temperatura, la condensa può formarsi sul vetro e compromettere la visibilità. Le custodie in tecnopolimero della serie EP di Hirlekar Precision possono essere facilmente aperte e pulite in loco. Specifiche tecniche Migrazione - Migrazione nulla da porta alta a porta bassa Campo di misura - da 0-25 a 0-600 mm H2O Prima marcatura sulla scala - 15% dell'FSD Parti bagnate - Diaframma, materiale del corpo, molla SS 302 e magnete in ceramica Materiale della cassa - Acciaio inox (SS 304) Montaggio - Diretto, flangia anteriore, tubo da 2" e montaggio in superficie Pressione massima di esercizio - 35 bar / 500 psi Guarnizioni - Buna-N, Viton ed EPDM Finestra - Standard: Vetro galleggiante Opzionale: Vetro temperato, acrilico e di sicurezza Imbocchi - posteriore, inferiore, inferiore e sfiato, in linea e sfiato, in linea e inferiore Protezione da sovraccarico - Fino alla pressione massima di esercizio solo dal lato alto.
