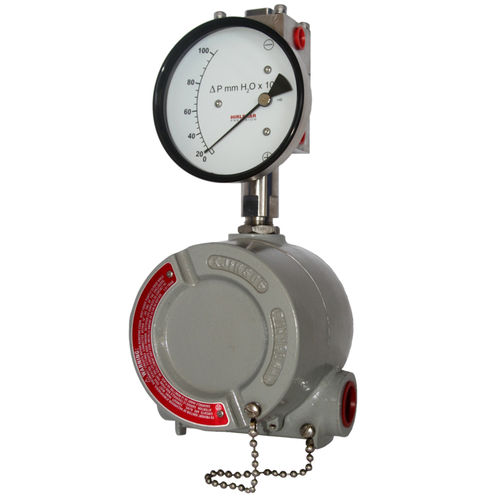

Nel modello di precisione Hirlekar EX-200 DGR, il movimento della membrana viene convertito in un appropriato movimento rotatorio calibrato della lancetta attraverso un collegamento magnetico. Questo tipo di modello a membrana viene utilizzato nelle applicazioni in cui non è consentita la migrazione del fluido dal lato di alta pressione (HP) a quello di bassa pressione (LP). La scatola antideflagrante prodotta da Akron (USA) è approvata ATEX.
Specifiche tecniche
Migrazione - Migrazione zero dall'attacco alto a quello basso
Prima marcatura sulla scala - 15% dell'FSD
Parti bagnate - Diaframma, materiale del corpo, molla SS 302 e magnete in ceramica
Montaggio - Come da disegni della scatola antideflagrante
Guarnizioni - Buna-N, Viton ed EPDM
Finestra - Standard: Vetro galleggiante
Opzionale: Vetro temperato, acrilico e di sicurezza
Imbocchi - In basso (lato destro) e sul retro
Protezione da sovraccarico - Fino alla pressione massima di esercizio solo dal lato alto. Non pressurizzare mai solo il lato LP oltre i 25 bar.
---
