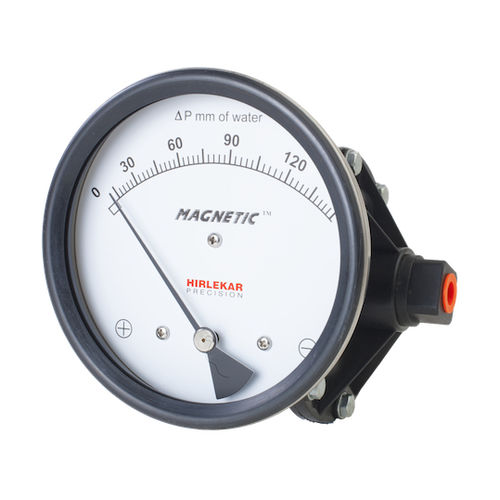

Manometro differenziale 600 DGC

con quadranteNPT 1/8in vetro

In questo modello, il movimento della membrana convoluta, e quindi del magnete corrispondente, viene convertito in un appropriato movimento rotatorio calibrato della lancetta attraverso un collegamento magnetico. Questo tipo di modello a diaframma viene utilizzato nelle applicazioni in cui non è consentita la migrazione del fluido dal lato di alta pressione (HP) a quello di bassa pressione (LP). Specifiche tecniche Migrazione - Zero migrazione dalla porta alta a quella bassa Gamma - Da 0-25 a 0-1250 mm H2O da 0-1 a 0-50 pollici H2O Prima marcatura sulla scala - 15% dell'FSD Parti bagnate - Diaframma, materiale del corpo, molla SS 302 e magnete in ceramica Montaggio - Standard: A filo Opzionale: tubo da 2" e montaggio in superficie Materiale del corpo - Polimero tecnico Guarnizioni - Buna-N, Viton ed EPDM Finestra - Standard: Vetro flottante Opzionale: Vetro temperato e vetro acrilico Imboccatura - In linea e posteriore Protezione da sovraccarico - Fino alla pressione massima di esercizio solo dal lato alto.
