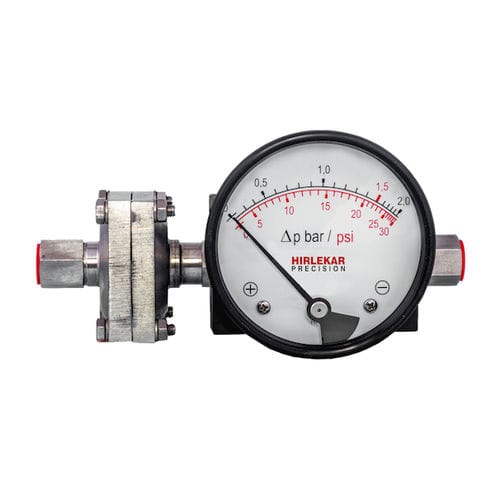

Nel modello di precisione Hirlekar DX 20, il movimento della membrana, quindi quello del corrispondente pistone magnetico, viene convertito in un appropriato movimento rotatorio calibrato della lancetta attraverso un collegamento magnetico. Questo tipo di modello a membrana viene utilizzato nelle applicazioni in cui non è consentita la migrazione del fluido dal lato di alta pressione (HP) a quello di bassa pressione (LP).
In caso di condensa: Si raccomanda la custodia in tecnopolimero della nuova serie EP. In condizioni di funzionamento con frequenti fluttuazioni di temperatura, la condensa può formarsi sul vetro e compromettere la visibilità. Le custodie in tecnopolimero della serie EP di Hirlekar Precision possono essere facilmente aperte e pulite in loco.
Il modello DX 20 è disponibile anche con doppia scala bar/psi.
Caratteristiche
Migrazione - Migrazione zero da porta alta a porta bassa
Prima marcatura sulla scala - 15% dell'FSD
Parti bagnate - Corpo in SS 316, molla in SS 302, diaframma e magnete in ceramica
Montaggio - Montaggio diretto, su tubo da 2" e su superficie
Pressione massima di esercizio - 100 bar
Involucro - Polimero tecnico
Guarnizioni - Buna-N, membrana e anelli in Viton
Finestra - Standard: Vetro galleggiante
Opzionale: Vetro temperato, acrilico e di sicurezza
Protezione da sovraccarico - Fino alla pressione massima di esercizio solo dal lato alto.
---
