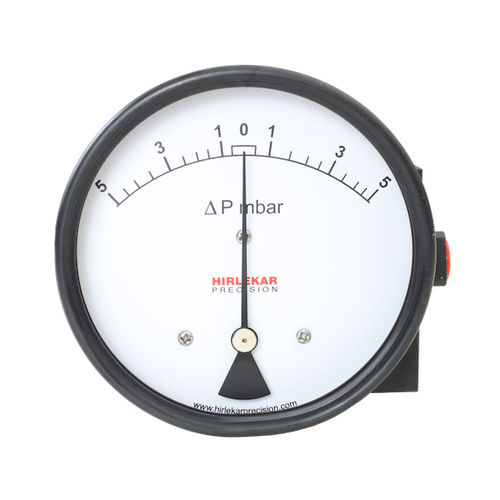

Nel modello di precisione Hirlekar CZ 400 DGC, il movimento della membrana viene convertito in un appropriato movimento rotatorio calibrato della lancetta attraverso un collegamento magnetico. Questo tipo di modello a membrana viene utilizzato nelle applicazioni in cui non è consentita la migrazione del fluido dal lato di alta pressione (HP) a quello di bassa pressione (LP).
Zero centrale Questo misuratore è progettato con uno zero centrale.
Specifiche tecniche
Migrazione - Migrazione dello zero dalla porta alta a quella bassa
Gamma - 50 - 0 - 50 mm H2O
600 - 0 - 600 pollici H2O
Prima marcatura sulla scala - 20% dell'FSD
Montaggio - Diretto, flangia frontale, tubo da 2" e montaggio in superficie
Guarnizioni - Buna-N, Viton ed EPDM
Finestra - Standard: Vetro galleggiante
Opzionale: Vetro temperato, acrilico e di sicurezza
Imbocchi - In linea, posteriori, inferiori, inferiori e di sfiato, in linea e di sfiato, in linea e di sfiato
Protezione da sovraccarico - Fino alla pressione massima di esercizio solo dal lato alto.
---
