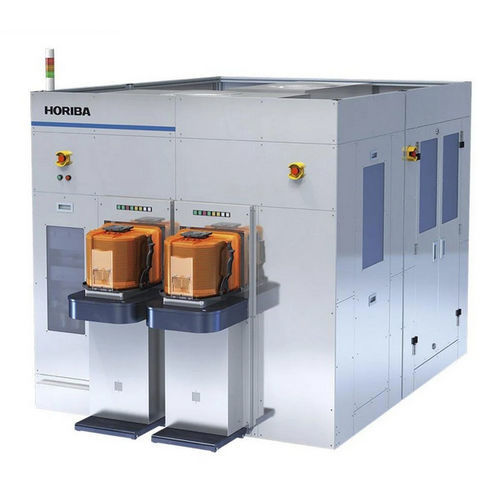

Sistema di ispezione a film sottile Xtrology

a semiconduttoreautomatizzatodi spessore

Il nuovo prodotto "Xtrology", sistema di ispezione completamente automatizzato per film sottili*1, ha reso possibile l'esecuzione di importanti ispezioni, come la misurazione dello spessore del film, l'analisi dei difetti e l'analisi della composizione di vari wafer con un unico strumento. Negli ultimi anni, il numero di elementi di ispezione nel processo di produzione è aumentato a causa dei progressi tecnologici nell'industria dei semiconduttori e il livello dei requisiti di ispezione continua a crescere. Xtrology esegue ispezioni ed esami dei difetti su un'ampia gamma di dimensioni e materiali dei wafer utilizzati nei processi tradizionali e all'avanguardia per i dispositivi basati sui semiconduttori al silicio e composti. Offriamo una varietà di soluzioni integrando in un'unica piattaforma una serie di sensori e tecnologie di automazione sviluppati indipendentemente e basati sulla tecnologia di base di HORIBA. 1. Personalizzazione dei sensori e delle specifiche per le esigenze di ispezione dei clienti "Xtrology" è un sistema altamente personalizzabile che consente di selezionare uno o più sensori tra tre metodi di analisi: ellissometria spettroscopica*2, spettroscopia Raman*3 e fotoluminescenza*4. Ciò ha permesso di eseguire importanti ispezioni di vari wafer con un unico strumento. Spessore del film - Misura dello spessore e della qualità del film, analisi di strati singoli o multipli Proprietà ottiche - Misura di n (indice di rifrazione della luce), k (coefficiente di estinzione*5) ed Eg (bandgap*6) Cristallinità - Valutazione dell'uniformità della struttura cristallina del materiale, ecc. Composizione / Stechiometria - Analisi degli ingredienti e del contenuto del materiale e valutazione dell'uniformità Ispezione dei difetti - localizzazione e classificazione dei difetti, ispezione e identificazione delle particelle
