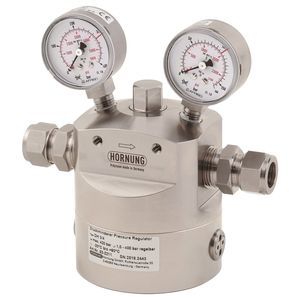

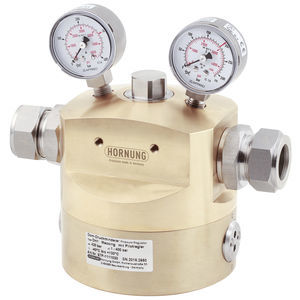

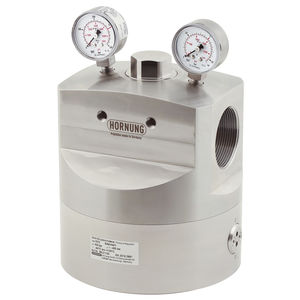

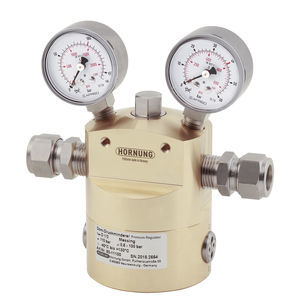

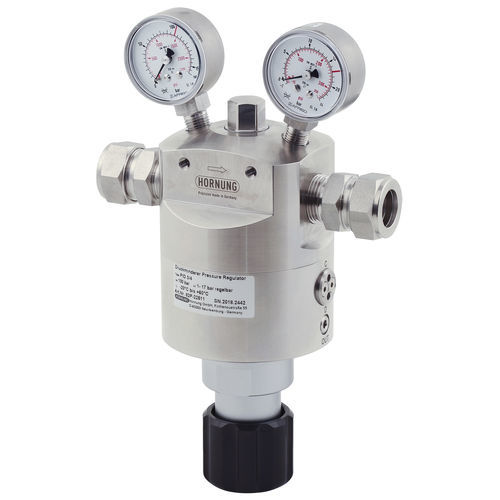

Regolatore di pressione per gas PIDH 1/2

a diaframmaa cupolaa fungo

I regolatori di pressione a cupola con regolatore pilota integrato sono caratterizzati da una regolazione accurata e da un'ampia portata. Il regolatore di pressione a cupola funziona secondo il principio dell'equilibrio di pressione tra la pressione della cupola e la pressione di uscita. Grazie a un otturatore bilanciato, si ottiene una grande indipendenza dalle fluttuazioni. Se il regolatore di pressione a duomo viene utilizzato per il controllo della pressione dei gas, la pressione a duomo può essere controllata con le valvole a spillo sul lato della pressione di ingresso. Per la regolazione della pressione dei liquidi, la cupola viene riempita esternamente con aria compressa o azoto per mezzo di un regolatore di pressione pilota. Caratteristiche speciali: Il P.I.D. combina i vantaggi di un regolatore di pressione a cupola e di un regolatore pilota in un unico regolatore di pressione completo e compatto. Questo design consente di risparmiare spazio ed è facile da assemblare e maneggiare. Il regolatore di pressione a cupola viene utilizzato come regolatore di pressione di linea. A seconda dell'accoppiamento utilizzato, il regolatore di pressione può essere utilizzato per diversi gas e liquidi. Si consiglia vivamente di collegare un filtro a maglia fine con un valore massimo di 40 μ. 40 μ all'ingresso del regolatore di pressione. I componenti successivi e i componenti dell'impianto devono essere protetti da valvole di sicurezza separate.
