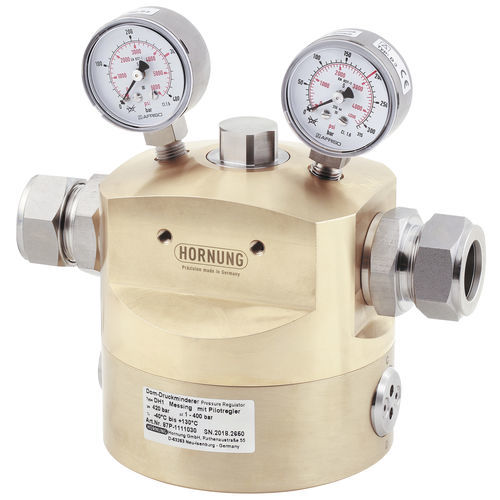

Regolatore di pressione per gas DH 1

a diaframmaa cupolaa fungo

I regolatori di pressione a cupola sono caratterizzati da una regolazione precisa e da una grande portata. Il regolatore di pressione a cupola funziona secondo il principio del bilanciamento della pressione tra la pressione a cupola e la pressione di uscita. Una grande indipendenza dalla fluttuazione della pressione di ingresso viene raggiunta con un otturatore bilanciato. Se il regolatore di pressione a cupola viene utilizzato per il controllo della pressione dei gas, la pressione a cupola può essere controllata da valvole a spillo. Per la regolazione della pressione di liquidi e gas aggressivi, la cupola può essere riempita esternamente con aria compressa o azoto per mezzo di un regolatore di pressione pilota. Il regolatore di pressione a cupola viene utilizzato come regolatore di pressione di linea. Senza sostituzione di parti è adatto per un ampio campo di pressione in uscita. A seconda del materiale utilizzato, il regolatore di pressione è applicabile a diversi gas e liquidi. Si consiglia vivamente il collegamento di un filtro fine con max. 40 μ all'ingresso del regolatore di pressione. I componenti successivi e i componenti dell'impianto devono essere protetti da valvole di sicurezza separate.
