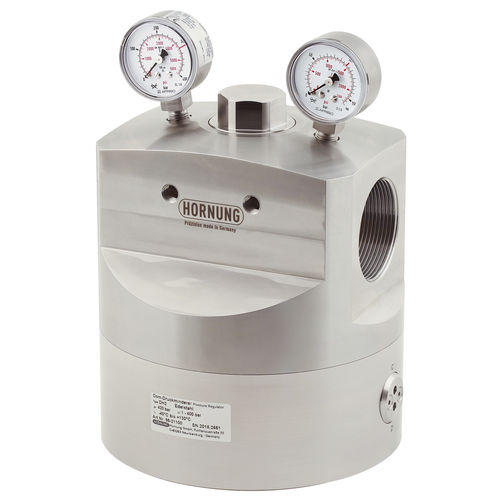

Regolatore di pressione per gas DH 2

a diaframmaa cupolaa fungo

I regolatori di pressione a cupola sono caratterizzati da una regolazione accurata e da una grande portata. Il regolatore di pressione a cupola funziona secondo il principio dell'equilibrio di pressione tra la pressione della cupola e la pressione di uscita. Grazie a un otturatore bilanciato, si ottiene una grande indipendenza dalle fluttuazioni della pressione in ingresso. Se il regolatore di pressione a cupola viene utilizzato per il controllo della pressione dei gas, la pressione della cupola può essere controllata da valvole a spillo. Per la regolazione della pressione di liquidi e gas aggressivi, la cupola può essere riempita esternamente con aria compressa o azoto, mediante un regolatore di pressione pilota. Il regolatore di pressione a cupola viene utilizzato come regolatore di pressione di linea. Senza dover scambiare le parti, è adatto a un'ampia gamma di pressioni in uscita. A seconda del materiale utilizzato, il regolatore di pressione è applicabile a diversi gas e liquidi. Si consiglia vivamente di collegare un filtro fine con max. 40 μ all'ingresso del regolatore di pressione. I componenti successivi e i componenti dell'impianto devono essere protetti da valvole di sicurezza separate.
