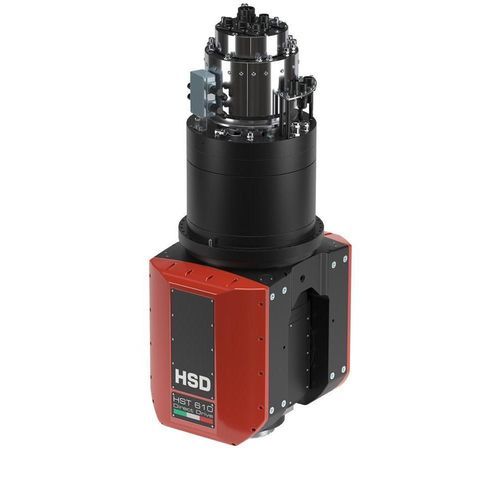

Testa angolare di fresatura HST610 DS

per il settore industrialedi fresaturaintegrale

Panoramica
Scoprite la testa HST610 DS a 1 e 2 assi progettata, prodotta e commercializzata nel mondo da HSD per la lavorazione di metalli, compositi e legno. La HST610 DS è una testa multi-asse pensata per operazioni di lavorazione industriale che richiedono posizionamento angolare preciso e elevata coppia.

Caratteristiche principali

• Disponibile in versione 1 asse o 2 assi (assi A e C)
• Adatta alla lavorazione dei metalli e ad applicazioni composite/legno
• Tecnologia motore integrata HSD Direct Drive

Tag prodotto

• Metallo

Scheda tecnica (tabella)
Marca motore: HSD Direct Drive
Coppia max asse A [Nm]: 480
Coppia max asse C [Nm]: 680
Coppia serraggio freni asse A [Nm]: 2.000
Coppia serraggio freni asse C [Nm]: 2.000
Velocità max asse A [° / s]: 300
Velocità max asse C [° / s]: 300
Precisione sistema di misura A [arcsec]: 5 (2 su richiesta)
Precisione sistema di misura C [arcsec]: 4 (2 su richiesta)
Campo asse A [°]: ±110
Campo asse C [°]: ±360
Peso [kg]: ̴ 310

Applicazioni / casi d'uso tipici

• Teste di lavorazione 1 e 2 assi ad alta precisione per metalli, compositi e legno
• Operazioni di lavorazione industriale che richiedono elevata coppia e accurato posizionamento angolare
• Integrazione in centri di lavoro multi-asse e linee di produzione dedicate

Caratteristiche / specifiche tecniche

• Marca motore: HSD Direct Drive
• Coppia max asse A: 480 Nm
• Coppia max asse C: 680 Nm
• Coppia serraggio freni asse A: 2.000 Nm
• Coppia serraggio freni asse C: 2.000 Nm
• Velocità max asse A: 300 °/s
• Velocità max asse C: 300 °/s
• Precisione sistema di misura A: 5 arcsec (2 arcsec su richiesta)
• Precisione sistema di misura C: 4 arcsec (2 arcsec su richiesta)
• Campo asse A: ±110°
• Campo asse C: ±360°
• Peso: circa 310 kg
