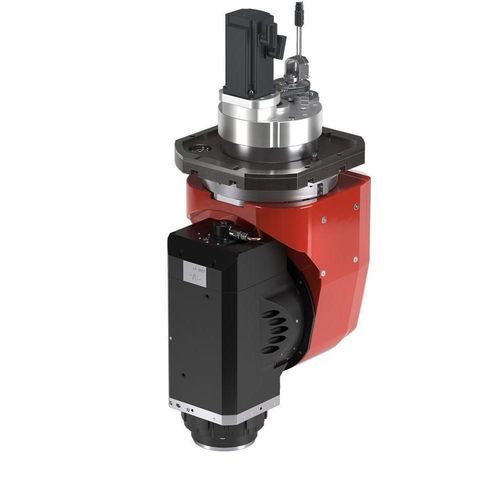

Testa angolare per unità di lavorazione HS678

di fresaturaa motore

Panoramica
Scoprite la testa di lavorazione 1 e 2 assi HS678 sviluppata e prodotta da HSD per la lavorazione di precisione di metalli e compositi. L'HS678 è disponibile con diverse configurazioni motore per l'integrazione su centri di lavoro e fresatrici a livello mondiale.

Applicazioni / Materiali

• Metallo
• Composito

Scheda tecnica (tabella)
Marca motore | Siemens, Fanuc, Yaskawa | Siemens, Fanuc, Yaskawa
Coppia max asse A [Nm] | 1225 | 1200
Coppia max asse C [Nm] | 1225 | 1200
Coppia di serraggio freni asse A [Nm] | 1080 | 1080
Coppia di serraggio freni asse C [Nm] | 1080 | 1080
Velocità max asse A [° / s] | 120 | 120
Velocità max asse C [° / s] | 200 | 200
Precisione sistema di misura A [arcsec] | 60(30) | 60(30)
Precisione sistema di misura C [arcsec] | 60(30) | 60(30)
Campo asse A [°] | ±120 | ±120
Campo asse C [°] | ±245 | ±245
Peso [kg] | ≈2 280 | ≈2 280

Caratteristiche / Specifiche tecniche

• Modello: HS678
• Marche motore supportate: Siemens, Fanuc, Yaskawa
• Coppia max asse A: 1225 Nm (opzione/configurazione: 1200 Nm)
• Coppia max asse C: 1225 Nm (opzione/configurazione: 1200 Nm)
• Coppia di serraggio freni (A, C): 1080 Nm
• Velocità max A: 120 °/s
• Velocità max C: 200 °/s
• Precisione del sistema di misura (A, C): 60 (30) arcsec
• Campo asse A: ±120°
• Campo asse C: ±245°
• Peso approssimativo: ≈2 280 kg
