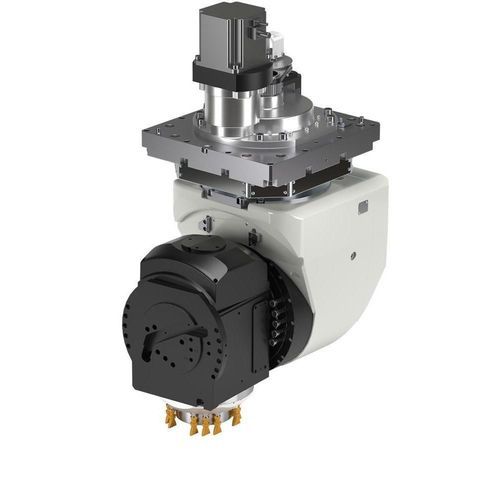

Testa angolare per unità di lavorazione HS778

di fresaturaper il settore industrialecompatta

Panoramica
HS778 è una testa di lavorazione 1 e 2 assi progettata, prodotta e commercializzata a livello mondiale da HSD per l'asportazione di truciolo su una vasta gamma di materiali e metalli.

Applicazioni

• Operazioni di lavorazione industriale su una vasta gamma di materiali e metalli
• Integrazione in macchine utensili che richiedono soluzioni di testa 1 asse o 2 assi

Caratteristiche principali

• Marchi di motore compatibili: Siemens, Fanuc, Yaskawa
• Alti valori di coppia degli assi per lavorazioni pesanti (A e C: 2.400 Nm)
• Freni degli assi con coppia di serraggio significativa per operazioni stabili (A: 2.000 Nm; C: 3.000 Nm)
• Alte velocità massime degli assi per maggiore produttività (A: 85 °/sec; C: 115 °/sec)
• Sistemi di misura ad alta precisione (livello arcsec: A 60 (20); C 60 (30))
• Campi di lavoro compatti per gli assi A e C (A: ±100°; C: ±262°)
• Peso installato approssimativo: ≈ 350 kg

Scheda tecnica
Marca motore: Siemens, Fanuc, Yaskawa
Coppia max asse A [Nm]: 2.400
Coppia max asse C [Nm]: 2.400
Coppia serraggio freni asse A [Nm]: 2.000
Coppia serraggio freni asse C [Nm]: 3.000
Velocità max asse A [° / sec]: 85
Velocità max asse C [° / sec]: 115
Precisione sistema di misura A [arcsec]: 60 (20)
Precisione sistema di misura C [arcsec]: 60 (30)
Campo asse A [°]: ±100
Campo asse C [°]: ±262
Peso [kg]: ≈ 350

Caratteristiche / specifiche tecniche

• Marca motore: Siemens, Fanuc, Yaskawa
• Coppia max asse A: 2.400 Nm
• Coppia max asse C: 2.400 Nm
• Coppia serraggio freni asse A: 2.000 Nm
• Coppia serraggio freni asse C: 3.000 Nm
• Velocità max asse A: 85 °/sec
• Velocità max asse C: 115 °/sec
• Precisione sistema di misura A: 60 (20) arcsec
• Precisione sistema di misura C: 60 (30) arcsec
• Campo asse A: ±100°
• Campo asse C: ±262°
• Peso: circa 350 kg
