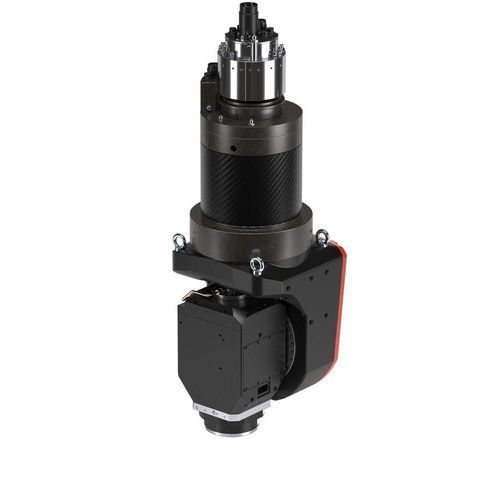

Testa angolare per unità di lavorazione HST810 MS

di fresaturaper il settore industrialea motore

Panoramica
L'HST810 MS è una testa di lavorazione HSD a 1 e 2 assi progettata per l'asportazione di truciolo su una vasta gamma di materiali e metalli. Integra motori a azionamento diretto HSD per garantire elevato momento torcente e precisione di posizionamento nelle applicazioni più impegnative.

Punti chiave

• Configurazione: disponibile come testa 1 asse o 2 assi
• Azionamento diretto HSD per ridurre il gioco e migliorare la risposta dinamica
• Adatta alla lavorazione di materiali e metalli diversi
• Progettata per applicazioni industriali che richiedono coppia elevata e precisione

Scheda tecnica
Marca motore: HSD Direct Drive
Coppia massima asse A [Nm]: 707
Coppia massima asse C [Nm]: 1250
Coppia di serraggio freni asse A [Nm]: 2000
Coppia di serraggio freni asse C [Nm]: 4000
Velocità max asse A [° / s]: 180
Velocità max asse C [° / s]: 180
Precisione sistema di misura A [arcsec]: 2
Precisione sistema di misura C [arcsec]: 2
Corsa asse A [°]: ±110
Corsa asse C [°]: ±360
Peso [kg]: ≈ 550

Caratteristiche tecniche

• Marca motore: HSD Direct Drive
• Coppia massima asse A: 707 Nm
• Coppia massima asse C: 1250 Nm
• Coppia di serraggio (freni asse A): 2000 Nm
• Coppia di serraggio (freni asse C): 4000 Nm
• Velocità massima asse A: 180 °/s
• Velocità massima asse C: 180 °/s
• Precisione del sistema di misura asse A: 2 arcsec
• Precisione del sistema di misura asse C: 2 arcsec
• Range di rotazione asse A: ±110°
• Range di rotazione asse C: ±360°
• Peso approssimativo: 550 kg
