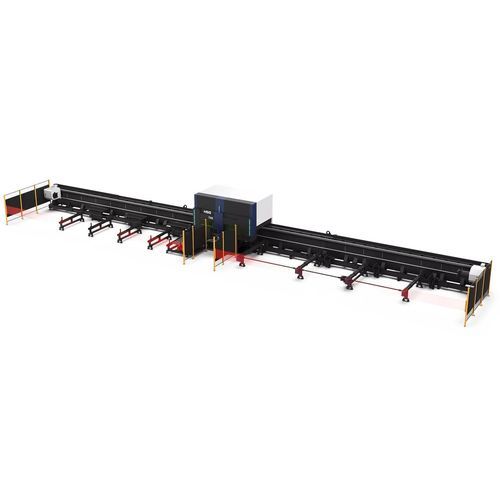

Macchina da taglio laser a fibra TX5Rper acciaioper tubicon software di parametrizzazione
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Tecnologia
- laser a fibra
- Materiale trattato
- per acciaio
- Prodotto trattato
- per tubi
- Tipo di comando
- con software di parametrizzazione
- Caricamento del pezzo
- con carico/scarico automatizzato, con caricamento automatico
- Struttura
- grande formato, a sbalzo
- Altre caratteristiche
- automatica, per lavori pesanti, per costruzione in acciaio, con alimentaziona automatica
- Diametro del tubo
Max.: 510 mm
(20 in)Min.: 50 mm
(2 in)- Velocità di taglio
60 m/min
- Potenza laser
Max.: 20.000 W
Min.: 6.000 W
- Accelerazione
2,94 m/s²
(9,65 ft/s²)- Lunghezza totale
12.000 mm
(472 in)- Capacità di carico
2.000 kg
(4.409,2 lb)
Descrizione
Panoramica
Il TX5R è una macchina per il taglio laser a fibra di tubi con potenze laser da 6000W a 20000W. Progettata per la lavorazione di tubi di grande diametro, profilati pesanti e lunghezze fino a 12000 mm.
Letto macchina sospeso laterale
Il letto sospeso laterale abbassa il baricentro, facilitando la movimentazione, l'accesso dell'operatore e il carico di tubi lunghi o pesanti.
Tecnologia mandrino 3+1 doppio
Il design 3+1 integrato (C3 + C4) ruota e si muove in sincronismo, offrendo funzioni di serraggio e supporto combinate per eliminare il materiale di coda, aumentare la stabilità e ridurre gli scarti.
Supporto di inseguimento servo indipendente
I supporti di inseguimento azionati da servomotore forniscono supporto continuo durante il taglio per mantenere la concentricità e la precisione su pezzi lunghi o pesanti.
Piastra di supporto come dispositivo di scarico
La piastra di supporto funge anche da dispositivo di scarico, compatibile con ampia gamma di diametri per facilitare la caduta e la movimentazione sicura dei tubi.
Lavorazione a smusso (opzionale)
Testa di smusso opzionale per eseguire smussi 0–45° utili alla preparazione dei giunti.
Sistema di controllo
Sistema bus HSG-X10000: controllo integrato con operazioni comuni per tubi, database dei processi e funzioni di assistenza per una programmazione semplice e risultati ripetibili.
Carico, scarico e automazione
Capacità per tubi e profilati pesanti
Capacità tubo tondo: Ø50–Ø510 mm. Tubo quadro: 50×50–500×500 mm. Portata singolo tubo fino a 2000 kg. Lunghezza massima del tubo fino a 12000 mm. Supporta profilati come angolari e travi I.
Caratteristiche / specificazioni tecniche
Il TX5R è una macchina per il taglio laser a fibra di tubi con potenze laser da 6000W a 20000W. Progettata per la lavorazione di tubi di grande diametro, profilati pesanti e lunghezze fino a 12000 mm.
Letto macchina sospeso laterale
Il letto sospeso laterale abbassa il baricentro, facilitando la movimentazione, l'accesso dell'operatore e il carico di tubi lunghi o pesanti.
Tecnologia mandrino 3+1 doppio
Il design 3+1 integrato (C3 + C4) ruota e si muove in sincronismo, offrendo funzioni di serraggio e supporto combinate per eliminare il materiale di coda, aumentare la stabilità e ridurre gli scarti.
Supporto di inseguimento servo indipendente
I supporti di inseguimento azionati da servomotore forniscono supporto continuo durante il taglio per mantenere la concentricità e la precisione su pezzi lunghi o pesanti.
Piastra di supporto come dispositivo di scarico
La piastra di supporto funge anche da dispositivo di scarico, compatibile con ampia gamma di diametri per facilitare la caduta e la movimentazione sicura dei tubi.
Lavorazione a smusso (opzionale)
Testa di smusso opzionale per eseguire smussi 0–45° utili alla preparazione dei giunti.
Sistema di controllo
Sistema bus HSG-X10000: controllo integrato con operazioni comuni per tubi, database dei processi e funzioni di assistenza per una programmazione semplice e risultati ripetibili.
Carico, scarico e automazione
- Caricatore automatico multitubo per la gestione simultanea di tubi pesanti
- Scarico automatico (piastra di inseguimento o tavoli a doppia aletta) per proteggere i pezzi e accelerare i cicli
Capacità per tubi e profilati pesanti
Capacità tubo tondo: Ø50–Ø510 mm. Tubo quadro: 50×50–500×500 mm. Portata singolo tubo fino a 2000 kg. Lunghezza massima del tubo fino a 12000 mm. Supporta profilati come angolari e travi I.
Caratteristiche / specificazioni tecniche
- Modello: TX5R
- Potenza laser: 6000W–20000W
- Capacità tubo tondo: Ø50–Ø510 mm
- Capacità tubo quadro: 50×50–500×500 mm
- Velocità mandrino: 40 r/min
- Velocità massima di collegamento: 60 m/min
- Accelerazione: 0.3G
- Capacità di carico max (singolo): 2000 kg
- Taglio smussato opzionale: 0–45°
- Sistema di controllo: HSG-X10000 Bus System
