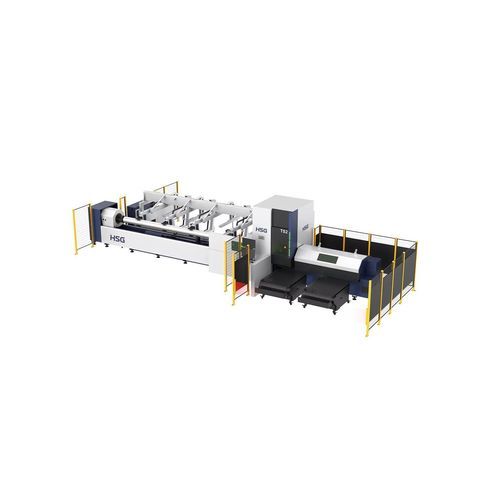

Macchina da taglio laser TS2

laser a fibraper acciaioper profilati

Presentazione
TS2 è una macchina per il taglio laser a fibra di tubi e profilati, progettata per tagli precisi e produttivi in ambiente industriale. Intervallo di potenza standard: 3000W–6000W.

Taglio veloce

• Velocità massima di collegamento: 140 m/min; accelerazione fino a 1,4G; velocità di rotazione del mandrino: fino a 140 giri/min.
• Cinematica ad alta velocità e controllo del movimento ottimizzato per ridurre i tempi ciclo.

Mandrino dinamico

• Due mandrini digitali intelligenti di serie per una presa stabile.
• Rilevamento automatico del diametro e regolazione della pressione dell'aria e della forza di serraggio entro 2 secondi.
• Mandrino posteriore con aspirazione aria/polvere per mantenere il pezzo e l'area di lavoro puliti.

Capacità di lavorazione tubi e profilati multipli

• Configurazione standard con due morsetti per tubi e profilati.
• Peso massimo per tubo: ≤ 300 kg.
• Gamma diametri tubi tondi: Φ12–Φ273 mm; tubi quadrati: 12×12–220×220 mm.
• Supporta profilati come canali, angolari e travi a I.

Tecnologie di taglio 3D HSG (opzionale)
Testa di bisellatura HSG-LA4 opzionale per biselli complessi (0–45°) e lavorazioni 3D.

Scarico dinamico

• Regolazione intelligente della posizione in base alla lunghezza del pezzo con tavola di inseguimento a ribaltamento e due ruote concave per supporto stabile durante il taglio.

Carico automatico efficiente (opzionale)
Sistema di carico totalmente automatico opzionale con tempi di carico a partire da 25 secondi per migliorare l'efficienza produttiva.

Supporto dinamico
Supporti servo indipendenti e ad alta sensibilità per assicurare un avanzamento stabile e migliorare la precisione di taglio.

Sistema operativo HSG-X
Interfaccia bus chiara che mostra i dati di taglio in tempo reale e centralizza le funzioni principali per semplificare l'operatività e ridurre la formazione.

Taglio + Foratura + Maschiatura (opzionale)
Soluzione integrata opzionale che combina taglio laser, foratura hot-melt e maschiatura per una lavorazione in un solo passaggio, riducendo operazioni e mano d'opera.

Rilevamento cucitura interna (opzionale)
Sistema opzionale che identifica con precisione le saldature interne per evitare errori dovuti a ruggine o lucidatura esterna e ridurre gli scarti.

Caractéristiques / spécifications techniques

• Modelli: TS2, TS2-90.
• Potenza laser: 3000W–6000W.
• Capacità taglio tubi tondi: Φ12–Φ273 mm.
• Capacità taglio tubi quadrati: 12×12–220×220 mm.
• Lunghezza tubi: TS2: 1 m–6,5 m; TS2-90: 1 m–9,2 m.
• Lunghezze di scarico: TS2: 3 m / 4,5 m; TS2-90: 4,5 m / 6,5 m.
• Accelerazione: 1,4G; Velocità massima di collegamento: 140 m/min; Rotazione mandrino: fino a 140 giri/min.
• Peso massimo per singolo tubo: 300 kg.
• Opzioni: testa HSG-LA4 (bisel 0–45°), carico automatico (≈25 s), 3-in-1, rilevamento saldatura interna.
