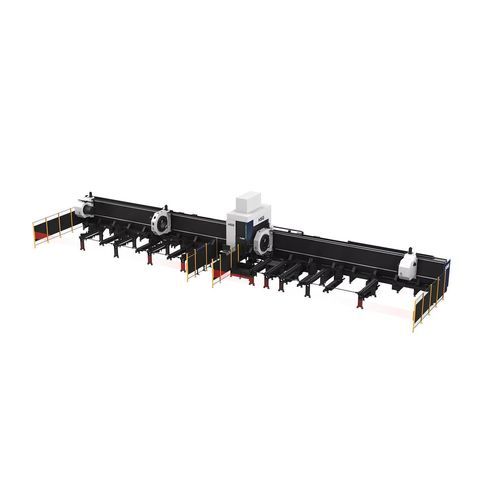

Macchina da taglio laser a fibra TL660

per metalloper profilatiper tubi

Panoramica
HSG Laser presenta la macchina per il taglio laser a fibra per tubi TL a quattro mandrini, progettata per il taglio stabile di tubi pesanti, grandi e lunghi. Gamma di potenza: 6000W–20000W.

Struttura a quattro mandrini

• Mandrini pneumatici heavy-duty per un serraggio stabile
• Diametro massimo di serraggio: 660 mm (tubo tondo)
• Capacità di carico per singolo tubo: 3000 kg

Sistema automatico di carico e scarico
Il sistema automatico consente di movimentare tubi pesanti senza arrestare la macchina, riducendo i tempi non produttivi e i rischi di movimentazione.

Sistema di controllo HSG-X (bus)
HSG-X, sistema di controllo basato su bus sviluppato da HSG Laser, semplifica l'operatività e migliora l'efficienza.

• Schermo touch da 21,5 pollici con interfaccia concisa
• Monitoraggio in tempo reale dei componenti principali con allarmi precoci
• Rilevamento deviazione tubo opzionale
• Generazione di report di lavorazione con un clic

Tecnologia di giunzione dei tubi
Il controllo offre oltre 50 schemi di giunzione per agevolare saldature e assemblaggi successivi.

• Giunzione maschio/femmina per estremità di tubo quadrato
• Giunzione ad arco 90°
• Giunzione a T per tubo rotondo
• Giunzione per fori passanti
• Giunzione a 45° per esagoni
• Giunzione per angolari e profili a U

Taglio con sfridi brevi
I quattro mandrini supportano la modalità di taglio inverso per ottenere sfridi brevi e migliorare l'utilizzo del materiale.

Tecnologia di riavvio dopo interruzione di alimentazione
I servomotori importati con encoder assoluti consentono di riprendere il taglio dopo un'interruzione di corrente senza perdita di posizione.

Caratteristiche / specifiche tecniche

• Modello: TL660
• Potenza: 6000W–20000W
• Precisione di posizionamento X/Y: ±0.1 mm/m
• Capacità lavorazione tubo tondo: Φ80–Φ660 mm
• Capacità lavorazione tubo quadro: 80×80–450×450 mm
• Capacità di carico per singolo tubo: 3000 kg
