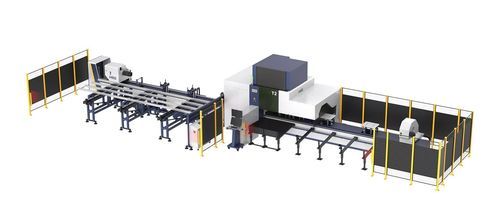

Macchina da taglio laser T series

rotativaper metalloper tubi

Panoramica
La serie T di HSG è una soluzione di automazione per il taglio laser di tubi metallici, studiata per offrire processi affidabili, efficienti e convenienti. Potenze laser tipiche: 3000W–6000W.

Progettata in Giappone
Sviluppata presso il Global R&D Center di HSG a Kanagawa, Tokyo, la serie integra innovazioni nell'ottica laser e un'interfaccia operatore intuitiva per supportare le prestazioni produttive.

Capacità a 3 mandrini e varianti
Il design a tre mandrini aumenta la capacità di carico e consente il taglio a coda corta. Varianti disponibili: T2 (Φ20–240 mm) e T3 (Φ40–350 mm), coprendo un'ampia gamma di tubi medi e grandi.

Carico e scarico a tutta lunghezza
I mandrini cavi consentono il passaggio di tubi interi per carico e scarico automatizzati. Le lunghezze di lavorazione automatiche possono raggiungere fino a 6 m.

Taglio a coda zero
Il movimento avanti/indietro del mandrino regola automaticamente la posizione del tubo per ottenere zero scarti, massimizzando l'utilizzo del materiale e riducendo i costi di materia prima.

Supporti di follow-up indipendenti
Il letto di carico (7 m) e il letto di scarico (6 m) sono dotati ciascuno di quattro supporti servo indipendenti, fornendo un supporto robusto durante il taglio rotativo per maggiore precisione e stabilità.

Rilevamento fotoelettrico del carico
Il rilevamento fotoelettrico avanzato identifica dimensioni, forma e posizione di ogni tubo, permettendo una serraggio preciso con il mandrino e regolazioni in tempo reale per un processo stabile e automatizzato.

Struttura mandrini anteriore e posteriore
La configurazione doppia anteriore e singola posteriore offre serraggio e supporto completi, migliorando la capacità di carico e la precisione di taglio.

Sistema di taglio HSG-X10000
Dotata del sistema di taglio bus HSG-X10000, la soluzione offre molteplici funzioni ausiliarie specifiche per applicazioni su tubi e un'interfaccia user-friendly per migliorare l'efficienza produttiva e la qualità della lavorazione.

Caratteristiche / specificazioni tecniche

• Série T (generale): Potenza laser 3000W–6000W; supporta tubi tondi e quadrati; design a 3 mandrini; carico/scarico fino a 6 m; mandrini cavi; rilevamento fotoelettrico; supporti di follow-up servo indipendenti.
• T2: Potenza 3–6 kW; gamma tubi tondi Φ20–240 mm; capacità tubi quadri 20×20 mm – 240×240 mm; peso tubo singolo max 300 kg; velocità mandrino 100 rpm; velocità di collegamento max 100 m/min; accelerazione max 1.0 G.
• T3: Potenza 3–6 kW; gamma tubi tondi Φ40–350 mm; capacità tubi quadri 40×40 mm – 350×350 mm; peso tubo singolo max 600 kg; velocità mandrino 80 rpm; velocità di collegamento max 80 m/min; accelerazione max 0.8 G.
