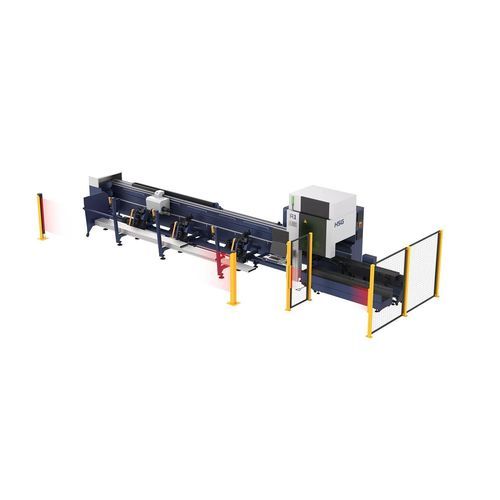

Macchina da taglio laser R1

per metalloper tubicon software di controllo

Panoramica

• R1 è una macchina per il taglio laser ad alta velocità per tubi di piccolo diametro, progettata per il taglio rapido e di alta precisione di tubi tondi e quadri.
• Intervallo di potenza laser: 1500–6000 W.

Capacità principali

• Diametro minimo per tubo tondo: 8 mm.
• Lunghezza minima del bordo per tubo quadrato: 8 mm.
• Velocità di avanzamento mandrino: 150 m/min.
• Velocità di rotazione mandrino: 150 r/min.
• Accelerazione del mandrino: 1,5 G.
• Progettata per aumentare la produttività e ridurre i tempi di consegna.

Caricamento multimodale efficiente

• Compatibile con rack automatici per il materiale per raggiungere il caricamento in ~20 s.
• I rack automatici supportano tubi Ø20–Ø120 mm e lunghezze 4,0–6,5 m.
• I rack automatici supportano anche la modalità di carico semi-automatica uno a uno.

Salto del mandrino per residui ridotti

• Il salto del mandrino standard (azionato da cilindro) riduce le lunghezze di coda a grande ampiezza riposizionando il mandrino.
• La modalità di salto consente tagli ad alta precisione su tubi lunghi tramite spostamento controllato del mandrino.
• Opzione: salto del mandrino servo per salti più precisi ed efficienti.

Supporto follow-up per alta precisione

• Il letto macchina include un supporto di follow-up servo, indipendente e ad alta sensibilità, che fornisce la forza di supporto necessaria durante il taglio rotante per mantenere la precisione di taglio.

Sistema operativo bus intelligente

• Include funzioni ausiliarie per soddisfare diverse esigenze di lavorazione dei tubi.
• Dotata di software di nesting professionale per la gestione efficiente dell'avanzamento della produzione e dei calcoli dei costi.

Parametri tecnici (sintesi)
Modello | Potenza | Precisione posizionamento X/Y | Capacità taglio (tondo) | Capacità taglio (quadro) | Peso appross. per tubo
R1 | 1500–6000 W | ±0,05 mm/m | Ø8–Ø120 mm | 8×8–120×120 mm | ≈80 kg
R1R | 1500–6000 W | ±0,05 mm/m | Ø8–Ø120 mm | 8×8–120×120 mm | ≈80 kg

Note

• Aspetto, parametri tecnici e descrizioni funzionali si basano su dati di laboratorio interni; i risultati effettivi dipendono dalla macchina e dalle condizioni di prova.

Caratteristiche / specifiche tecniche

• Modello: R1 (variante: R1R)
• Potenza laser: 1500–6000 W
• Precisione posizionamento X/Y: ±0,05 mm/m
• Capacità tubi tondi: Ø8–Ø120 mm
• Capacità tubi quadri: 8×8–120×120 mm
• Peso approssimativo per singolo tubo: ≈80 kg
• Diametro minimo tubo tondo: 8 mm
• Lunghezza minima bordo tubo quadro: 8 mm
• Velocità avanzamento mandrino: 150 m/min
• Velocità di rotazione mandrino: 150 r/min
• Accelerazione mandrino: 1,5 G
• Rack automatico: Ø20–Ø120 mm, lunghezze 4,0–6,5 m; tempo di caricamento ≈20 s; supporto caricamento semi-automatico uno a uno
• Funzionalità: salto del mandrino con cilindro per residui ridotti, salto mandrino servo (opzionale), supporto follow-up servo indipendente, software di nesting professionale (OS bus intelligente)
