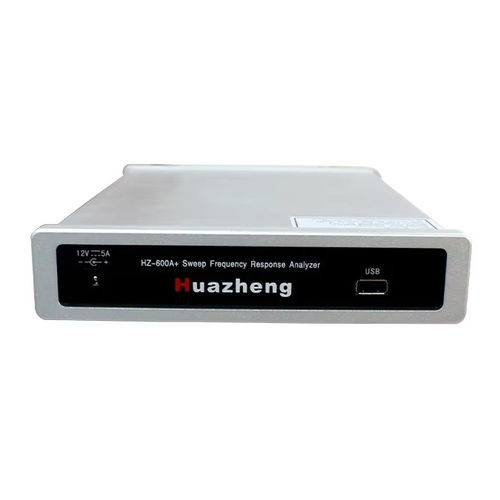

Analizzatore di risposta in frequenza HZ-600A+

per rete elettricaportatileautomatico

Il tester di deformazione degli avvolgimenti dei trasformatori è progettato per trasformatori di potenza con una tensione nominale di 6 kV e superiore, nonché per altri trasformatori con scopi speciali. I trasformatori di potenza sono soggetti a vari guasti, come correnti di cortocircuito e collisioni fisiche, durante il funzionamento e il trasporto. Questi fattori possono sottoporre gli avvolgimenti del trasformatore a elevate forze elettrodinamiche, che possono portare a una perdita di stabilità. Tali forze possono causare deformazioni permanenti, tra cui distorsioni locali, rigonfiamenti o dislocazioni, che possono compromettere gravemente il funzionamento sicuro del trasformatore. Per misurare la deformazione degli avvolgimenti del trasformatore, viene utilizzato il metodo di analisi della risposta in frequenza, in conformità con la norma nazionale DL/T 911-2004 per il settore dell'energia elettrica. Questo metodo prevede il rilevamento delle caratteristiche di risposta ampiezza-frequenza di ciascun avvolgimento del trasformatore e il confronto dei risultati verticalmente o orizzontalmente. Qualsiasi variazione nelle caratteristiche di risposta ampiezza-frequenza viene analizzata per identificare potenziali deformazioni degli avvolgimenti.
