Microohmmetro digitale HZ-3320E-I

portatileda bancocon bassa resistenza

Panoramica
Il HZ-3320E-I è un tester portatile di resistenza in corrente continua per trasformatori, progettato per prove in campo sui trasformatori di distribuzione. Fornisce fino a 20 A di corrente di uscita e consente misurazioni trifase e calcolo dei tassi di squilibrio con un algoritmo ottimizzato per trasformatori di distribuzione. È pensato per verifiche rapide, accurate e raccolta affidabile dei dati sul campo.

Design e caratteristiche fisiche

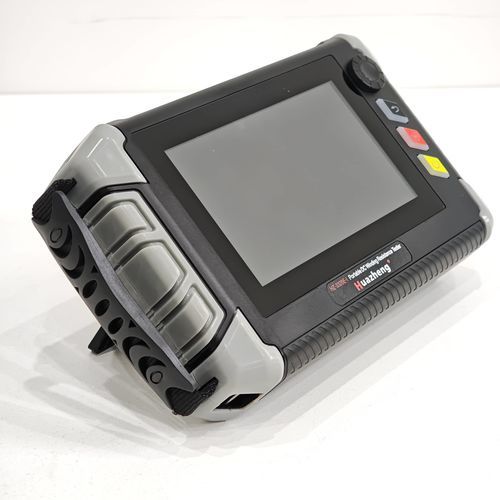

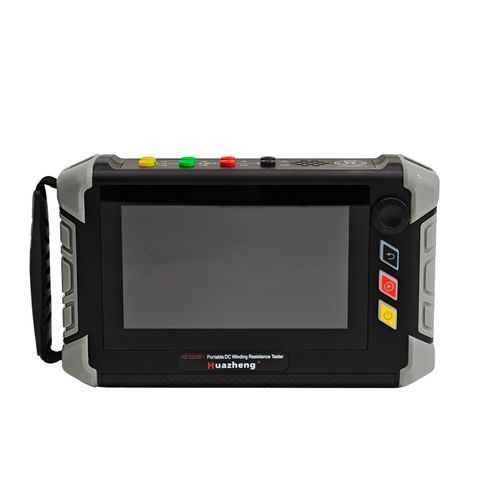

Lo strumento può essere impugnato a mano o utilizzato su scrivania con controllo touch completo. La scocca è realizzata con stampaggio a iniezione secondaria e dispone di protezioni in gomma agli angoli per assorbire gli urti. L'area di presa è rivestita in gomma morbida antiscivolo. Il pannello frontale è protetto da vetro temperato anti‑esplosione su uno schermo capacitivo industriale da 7" a colori reali, adatto a ambienti gravosi.

Funzionalità del prodotto

• Corrente massima di prova: 20 A; posizioni selezionabili: 20 A, 10 A, 5 A, 1 A, 0,1 A e modalità bassa corrente (≤10 mA).
• Algoritmi ottimizzati per trasformatori di distribuzione che consentono misure trifase e calcolo automatico degli scompensi con un solo clic.
• Cicli di prova rapidi e elevata precisione di misura.
• Batteria al litio incorporata e sostituibile (16,8 V / 6,4 Ah); opzioni per batterie multiple e caricatore da scrivania per utilizzo continuativo in sito.
• Compatibilità adattatori per evitare l'uso di caricatori non corretti; funzionamento possibile durante la ricarica.
• Supporto per avvolgimenti tipo Yn, Y e Δ con misurazioni trifase.
• Protezioni: protezione contro forza controelettromotrice (EMF), protezione contro circuito aperto e altre funzioni di sicurezza.
• Memorizzazione locale fino a 200 record; esportazione via USB; stampante termica esterna opzionale.
• Interfaccia utente: display touchscreen capacitivo 7", ghiera (jog dial) e pulsanti per operazioni con entrambe le mani e controllo da scrivania.
• Autonomia tipica: con una singola carica è possibile testare almeno 50 trasformatori in condizioni operative standard.

Esempio di prova / Metodo
Esempio di campione: trasformatore a secco 1600 kVA, 10/0,4 kV. Metodo suggerito: testare il lato alta tensione più volte in gamma 5 A (per simulare diverse posizioni di presa) e testare il lato bassa tensione in gamma 20 A, adattando le gamme in base agli avvolgimenti e ai valori di resistenza previsti.

Specifiche tecniche

• Modello: HZ-3320E-I
• Tipo: Trifase, 20 A
• Correnti di uscita (posizioni): 20 A, 10 A, 5 A, 1 A, 0,1 A, ≤10 mA
• Intervalli di misura per posizione: 20 A: 0,5 mΩ ~ 100 mΩ; 10 A: 1,0 mΩ ~ 300 mΩ; 5 A: 10 mΩ ~ 1,0 Ω; 1 A: 200 mΩ ~ 6,0 Ω; 0,1 A: 2,0 Ω ~ 60 Ω; ≤10 mA: 30 Ω ~ 25 kΩ
• Precisione: ±(lettura × 0,2% + 2)
• Alimentazione interna: batteria al litio integrata 16,8 V / 6,4 Ah (sostituibile)
• Adattatore di alimentazione (ingresso/uscita): ingresso AC 100–240 V, 50/60 Hz; uscita DC 24 V / 2 A
• Temperatura di esercizio: -10 °C ~ 50 °C
• Umidità relativa: ≤90% (senza condensa)
• Dimensioni: 270 mm × 160 mm × 65 mm
• Peso: 2,0 kg
• Memoria dati: fino a 200 record; esportazione USB
• Display: touchscreen capacitivo industriale 7" a colori reali
• Protezioni e opzioni: protezione EMF e anti circuito aperto; stampante termica esterna opzionale, kit batterie aggiuntive, caricatore da scrivania
