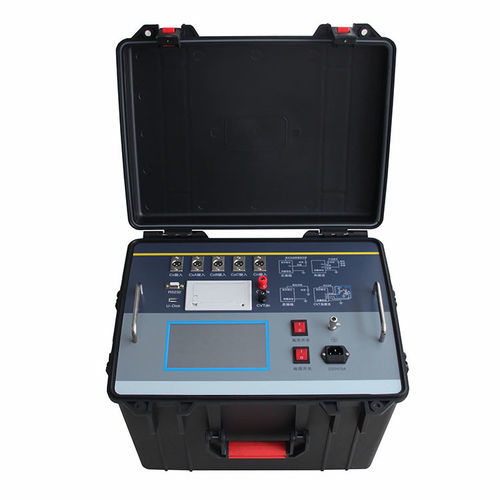

Tester di capacità HZ-2400H

ad alta tensionedielettricodi isolamento elettrico

Panoramica
Il HZ-2400H è un tester delle perdite dielettriche per la misura della capacità e del fattore di perdita (tgδ) su trasformatori, reattori, condensatori, boccole e scaricatori. Progettato per collaudi di accettazione, manutenzione e prove preventive in produzione elettrica e sottostazioni, permette di valutare lo stato dell'isolamento e individuare difetti locali.

Caratteristiche principali

• Filtraggio digitale tramite trasformata di Fourier per misure ad alta precisione di capacità e tgδ, con procedure di misura automatiche.
• Tecnologia di conversione di frequenza anti‑disturbo per eliminare il rumore rete a 50 Hz; mantiene la precisione in ambienti con forte interferenza elettromagnetica.
• Alimentazione switching ad alta potenza a frequenza variabile con uscite sinusoidi pure (45 Hz / 55 Hz) e capacità fino a 10 kV; supportato modalità Buck‑Boost.
• Ampio display LCD full‑touch con interfaccia grafica per uso intuitivo e formazione minima.
• Chip calendario interno e memoria di elevata capacità per archiviazione con timestamp dei risultati; storico visualizzabile e stampabile.
• Esportazione dati via U‑disk e gestione su PC tramite software dedicato; interfaccia RS232 per controllo remoto e integrazione dati.
• Sequenze di prova automatizzate controllate da microprocessore in base al metodo selezionato.
• Opzione modello integrato con condensatore standard e alimentatore HV per ridurre il cablaggio in campo.
• Misura delle perdite dielettriche dell'olio supportata con coppa olio standard e cavi di prova dedicati.
• Funzione di schermatura a bassa tensione per cablaggio invertito che permette alcune misure senza scollegare il bus CVT messo a terra.
• Capacità di test di tenuta in CA per PT/CT e sistemi BT (es. 400 V).
• Rilevamento della frequenza di alimentazione HV esterna tra 40–70 Hz e supporto per alimentatori industriali o risonanti in serie per test HV ad alta capacità.
• Funzioni CVT: autoeccitazione, misurazione automatica di C1/C2 e perdite, misura della capacità/tgδ totale del CVT e quattro limiti di protezione (HV/LV e correnti).
• Misura del rapporto CVT, polarità ed errore di fase.
• Misura simultanea su quattro canali per test di boccole trifase e punto neutro.
• Stampante termica integrata per report di prova in campo; uscita USB per esportazione file.
• Controllo centralizzato: un PC può pilotare fino a 32 strumenti per integrazione in veicoli prova ad alta tensione.
• Sicurezza: protezione di messa a terra (assenza di HV se non correttamente collegata), protezione da sovracorrente e interruzione HV in caso di scossa elettrica rilevata.
• Modulo GPS opzionale per geolocalizzazione delle prove.

Specifiche tecniche

• Modello: HZ-2400H
• Precisione capacità (Cx): ±(lettura × 1% + 1 pF)
• Precisione tgδ: ±(lettura × 1% + 0,00040)
• Anti‑interferenza: conversione di frequenza; precisione dichiarata ottenibile fino a 200% di interferenza
• Risoluzione: fino a 0,001 pF (4 cifre significative)
• Gamma tgδ: illimitata, risoluzione 0,001%
• Identificazione automatica del tipo di campione: capacità / induttanza / resistenza
• Intervallo corrente di prova: 10 μA ~ 5 A
• Gamma capacità HV interna: 3 pF ~ 60000 pF @ 10 kV; 60 pF ~ 1 μF @ 0,5 kV
• Gamma capacità HV esterna: 3 pF ~ 1,5 μF @ 10 kV; 60 pF ~ 30 μF @ 0,5 kV
• Intervallo tensione HV interna impostabile: 0,5 ~ 10 kV (12 kV opzione)
• Corrente massima uscita (interna): 200 mA
• Corrente massima in cablaggio inverso: 10 kV / 5 A (frequenza di rete o conversione 40–70 Hz)
• Uscita bassa tensione autoeccitata CVT: 3 ~ 50 V, 3 ~ 30 A
• Precisione misura rapporto di trasformazione: ±(lettura × 1%); intervallo 10 ~ 99999
• Precisione misura fase: ±0,1°; intervallo 0 ~ 359,9°
• Frequenza di prova: 40–70 Hz impostabile; conversione automatica doppia per 50 Hz e 60 Hz configurabile
• Precisione di frequenza: ±0,01 Hz
• Tempo di misura: circa 40 s (dipende dal metodo)
• Alimentazione ingresso: 180 V ~ 270 VAC, 50 Hz ±1% (rete o generatore)
• Interfacce: RS232 standard; slot USB per salvataggio su U‑disk
• Stampante: microstampante termica integrata
• Temperatura operativa: -10 °C ~ 50 °C
• Umidità relativa: <90%
• Dimensioni: 500 mm × 377 mm × 330 mm
• Peso: 28 kg
