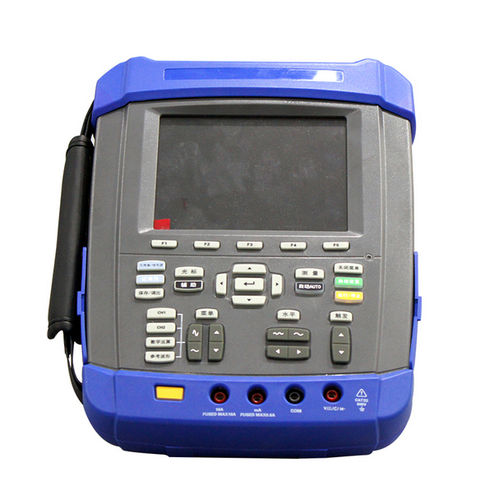

Monitor di scarico parziale portatile HZ-9003C

I. Introduzione al sistema
Le scariche parziali sono un sintomo e una manifestazione del degrado dellisolamento nelle apparecchiature elettriche, nonché una causa di ulteriore deterioramento dellisolamento stesso. Poiché le conseguenze del guasto dellisolamento sono spesso gravi, il rilevamento delle scariche parziali nelle apparecchiature elettriche è di fondamentale importanza. Le scariche parziali nelle apparecchiature elettriche si riferiscono a scariche elettriche che non causano un cortocircuito completo tra gli elettrodi. Queste scariche hanno tipicamente ampiezze ridotte, ma possono degradare continuamente lisolamento, portando potenzialmente a un guasto definitivo. Il rilevamento delle scariche parziali in linea offre un metodo rapido e semplice per identificare potenziali guasti allisolamento che potrebbero causare interruzioni di corrente o lesioni personali.
II. Caratteristiche principali
1) Consente il rilevamento rapido in loco delle scariche parziali nelle apparecchiature elettriche ad alta tensione, in particolare nei quadri elettrici. È facile da usare, di piccole dimensioni, leggero e portatile.
2) Il circuito del sensore per il rilevamento delle scariche parziali utilizza tecnologie avanzate di elaborazione del segnale a radiofrequenza, elaborazione del segnale ad alta frequenza e elaborazione di segnali deboli, e impiega conversione AD ad alta precisione e chip di elaborazione del segnale digitale ad alta velocità per lelaborazione del segnale digitale, garantendo eccellenti prestazioni anti-interferenza e precisione di misurazione.
3) Integra diversi metodi di rilevamento per i segnali di scarica parziale, tra cui ultrasuoni, onde di terra transitorie, ultrasuoni a contatto e metodi ad alta frequenza.
4) Sensore acustico aereo senza contatto e sensore TEV integrati.
5) Fornisce diverse finestre di visualizzazione per lanalisi dei dati di test delle scariche parziali, inclusi diagrammi di forma donda, diagrammi di fase, istogrammi e diagrammi a quattro elementi.
6) Supporta le funzioni di archiviazione e visualizzazione dei dati; i dati possono essere esportati direttamente tramite scheda SD o USB.
7) Supporta impostazioni di soglia multilivello per avvisi e allarmi, fornendo indicazioni intuitive sui problemi tramite diversi colori di ampiezza.
8) Alimentato da una batteria al litio ad alta capacità, che consente un funzionamento continuo per oltre 10 ore con una singola carica.
