Nel processo di produzione dei trasformatori, inclusi i test sui semilavorati, i test di fabbrica sui prodotti finiti, l'installazione, le revisioni, le regolazioni del commutatore, i test di consegna e i test preventivi richiesti dal reparto energia, è necessario misurare la resistenza CC e il rapporto di trasformazione del trasformatore. Questi test possono verificare la qualità della saldatura dei giunti degli avvolgimenti, rilevare cortocircuiti tra spire nell'avvolgimento, verificare la qualità del contatto di ciascuna posizione del commutatore di tensione e garantire che la posizione effettiva del commutatore corrisponda a quella indicata. Aiuta anche a identificare problemi come rotture di stock.
I metodi di collaudo tradizionali richiedono più configurazioni di cablaggio e test a intervalli utilizzando due strumenti separati, il che è dispendioso in termini di tempo e inefficiente, ritardando notevolmente l'avanzamento della produzione.

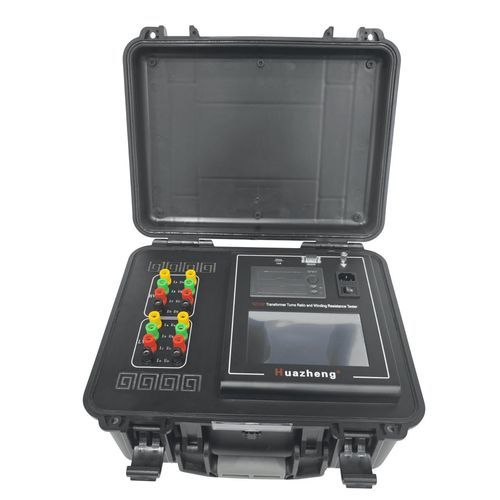

Per rispondere all'esigenza di misurazioni più rapide della resistenza CC e dei rapporti di trasformazione nei trasformatori, la nostra azienda ha sviluppato il tester integrato HZ2162 per la misura della resistenza CC e del rapporto di trasformazione. Questo strumento è dotato di un cablaggio monofase, che consente di completare sia il test del rapporto di trasformazione che i test di resistenza CC a sei fasi alta/bassa senza scollegare i cavi. Tutte le funzioni sono facilmente accessibili e gestibili tramite un touch screen.

I. Caratteristiche della resistenza diretta

• Adatto per testare trasformatori di distribuzione da 10 kV e 35 kV, trasformatori, motori, generatori e altri carichi induttivi. Utilizzabile anche per misurare cavi, contatti di relè e altro.
• Include una funzione di conversione della temperatura, che consente di regolare i valori di resistenza per diverse temperature secondo necessità, semplificando il confronto dei dati.
• Dotato di funzioni di protezione, tra cui allarmi acustici di scarica, protezione dal surriscaldamento dell'alimentatore e protezione dalla connessione inversa.
• L'interruttore sotto carico può essere commutato direttamente mentre è in modalità di misurazione e lo strumento aggiorna automaticamente i dati senza richiedere un reset.
• Offre 6 impostazioni di corrente e dispone di una funzione di intervallo di corrente automatico che seleziona l'impostazione di corrente appropriata in base al carico.

II. Caratteristiche del rapporto di trasformazione

• Utilizza un alimentatore inverter trifase di precisione, che elimina l'influenza armonica della tensione di rete durante la misurazione, migliorando la precisione. Garantisce inoltre un funzionamento stabile quando la fonte di alimentazione è un generatore.
• La tensione di uscita trifase migliora la velocità di test. Può misurare l'angolo di fase tra le fasi e identificare automaticamente il gruppo di cablaggio (0-11). Per i trasformatori raddrizzatori con più avvolgimenti a bassa tensione, può misurare il rapporto di trasformazione e la deviazione angolare (fino a 7,5°) senza scollegare il lato a bassa tensione.
• Compatibile con un'ampia gamma di trasformatori, particolarmente adatto per trasformatori di tipo Z, trasformatori raddrizzatori, trasformatori di messa a terra e trasformatori per forni elettrici.
• Dotato di protezioni per connessioni inverse ad alta e bassa tensione, cortocircuiti tra spire del trasformatore, impostazioni errate del commutatore di presa e cortocircuiti in uscita, migliorando la stabilità dello strumento.
• Dopo aver inserito i parametri nominali, lo strumento può misurare automaticamente il rapporto di trasformazione, il valore di errore e la posizione della presa. Particolarmente efficace per i commutatori con prese asimmetriche, identificando con precisione la posizione del commutatore anche per unità con un massimo di 99 punti di presa.
• Dotato di uno schermo LCD touch a colori da 7 pollici ad alta luminosità, che garantisce una visibilità ottimale anche in condizioni di luce intensa. Il funzionamento completamente touch consente di passare senza problemi dalla lingua cinese a quella inglese.

III. Principali indicatori tecnici
1. Principali indicatori di resistenza diretta:
Corrente di prova della resistenza CC: AUTO
Intervallo e precisione del test di resistenza CC:
10 A: 0,5 mΩ ~ 800 mΩ ± (0,2% + 2 cifre)
3 A: 2 mΩ ~ 2Ω ± (0,2% + 2 cifre)
1 A: 5 mΩ ~ 10Ω ± (0,2% + 2 cifre)
200 mA: 100 mΩ ~ 50Ω ± (0,2% + 2 parole)
40 mA: 500 mΩ ~ 250Ω ± (0,2% + 2 cifre)
Risoluzione minima: 0,1μΩ
Display: display LCD Il display del resistore ha 4 cifre effettive
Archiviazione dati: 1000 gruppi
Ambiente di lavoro: umidità relativa:
Alimentazione: AC 220V ± 10 V, 50Hz ± 1 Hz Fusibile 5 A
Consumo energetico massimo: 200W
2. Principali indicatori del rapporto di trasformazione:
Intervallo di prova: Rapporto di trasformazione -- 0,9 ~ 10000 Angolo -- 0-360°
Precisione del rapporto: ± 0,1% + 2 parole (0,9-500)
± 0,2% + 2 parole (501-2000)
± 0,5 % + 2 parole (2001-10000)
Precisione dell'angolo: ± 0,2°
Tensione di uscita: regolata automaticamente in base al carico
Risoluzione: rapporto - minimo 0,0001, angolo - 0,01°
Alimentazione di lavoro: AC220V ± 10% 50 ± 1Hz
Temperatura ambiente: -10°C ~ 40°C
Umidità relativa: ≤ 85%, senza condensa

Lista imballaggio

• Motore principale: 1
• T è la linea: 8
• Linea elettrica: 1
• Cavo di terra: 1
• Tubo fusibile: 2
• Stampa Paper: 1
• Campione di prova (Resistenza standard): 1
• Linea della porta seriale: 1

Caratteristiche / Specifiche tecniche

• Tester integrato per la misura della resistenza CC e del rapporto di trasformazione
• Cablaggio monofase per test rapidi senza scollegare i cavi
• Touch screen a colori da 7 pollici
• Adatto per trasformatori di distribuzione 10 kV e 35 kV, motori, generatori, cavi, relè
• Funzione di conversione della temperatura
• Protezione da surriscaldamento, connessione inversa, cortocircuiti
• 6 impostazioni di corrente, selezione automatica in base al carico
• Precisione elevata per rapporto di trasformazione e resistenza
• Archiviazione dati fino a 1000 gruppi
• Alimentazione: AC 220V ± 10 V, 50Hz ± 1 Hz
• Consumo massimo: 200W
