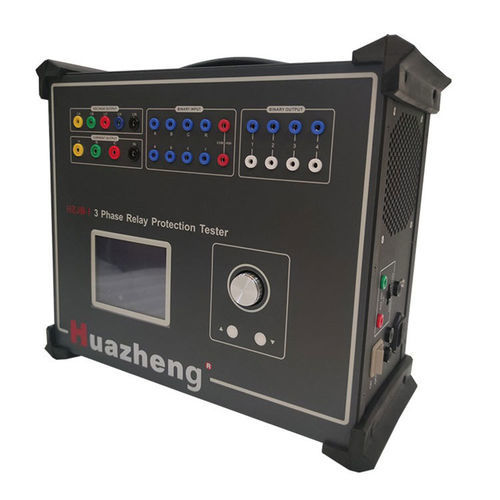

Impianto per prove per relè di protezione HZJB-I

elettricocontrollato da computerindustriale

Il relè trifase HZJB-I è progettato per offrire prestazioni e precisione superiori nel monitoraggio e nella protezione dei sistemi elettrici trifase. Grazie alla tecnologia all'avanguardia e all'ingegneria di precisione, questo relè garantisce un funzionamento ininterrotto e la protezione delle apparecchiature e dei macchinari elettrici critici. Dotato di algoritmi avanzati basati su microprocessori, il relè trifase HZJB-I fornisce una protezione precisa e reattiva contro una vasta gamma di guasti elettrici, tra cui sovracorrente, sottocorrente, squilibrio di fase e perdita di fase. Questo livello di protezione è essenziale per prevenire danni alle apparecchiature e garantire la sicurezza e l'affidabilità del sistema elettrico. - Questo tester è dotato di un computer di controllo industriale e di un sistema operativo Windows. Si prega di non accendere o spegnere l'alimentazione dell'host troppo frequentemente. - Le interfacce USB sono allocate sul pannello anteriore o posteriore, consentendo lo scambio a caldo di dispositivi USB (ad es. unità flash, ecc.), ma l'inserimento o la rimozione devono essere effettuati dopo il completamento della trasmissione dei dati. - Per garantire il corretto funzionamento del sistema operativo Windows integrato nel computer di controllo industriale, non eliminare o modificare arbitrariamente i file sull'hardware o il logo del desktop. Non utilizzare, modificare, espandere, eliminare o utilizzare il sistema operativo Windows integrato per evitare danni al sistema. Quando si utilizza un'unità USB per copiare dati, assicurarsi che sia pulita e priva di virus e non utilizzarla per installare altri programmi software sul sistema. - Quando si collega una tastiera o un mouse esterno, fare attenzione a non collegarsi al terminale sbagliato, altrimenti il sistema operativo Windows potrebbe non avviarsi normalmente. - Non interrompere l'alimentazione direttamente durante l'uscita per evitare azioni di protezione errate a causa di un'uscita impropria. - Quando la quantità di commutazione è compatibile con il contatto secco e il potenziale (0~DC250V) e utilizza un contatto caricato, il terminale alto (anodo) del potenziale di contatto deve essere collegato all'estremità comune +KM. - Non inserire oggetti (ad es. cacciaviti, ecc.) nelle fessure di ventilazione o nelle prese di ingresso/uscita. Quando si utilizza il tester, assicurarsi che le fessure di ventilazione, l'interruttore di alimentazione e la spina di alimentazione del set di test rimangano liberi. Lo strumento deve essere posizionato verticalmente o con il supporto aperto per una posizione leggermente inclinata. - Non collegare alimentazione CA/CC esterna alle prese di uscita di tensione e corrente del tester. - Se c'è una forte interferenza sul sito o è richiesta un'elevata sicurezza, prima di testare, collegare a terra la presa di alimentazione o la terra di protezione del tester. - Se i dati dell'interfaccia sono errati o non possono essere inseriti correttamente quando si utilizza questo tester, è possibile risolvere il problema come segue: eliminare il file 'para' in 'E\Relay Protection Calibrator\', quindi riavviare il programma in esecuzione; tutti i dati dell'interfaccia verranno ripristinati ai valori predefiniti. Procedure di accensione/spegnimento: - Collegare il cavo di alimentazione del tester alla presa AC220V. Se si utilizza un computer esterno, collegare la linea di comunicazione seriale all'interfaccia seriale del computer e all'interfaccia di comunicazione nella parte inferiore del tester. - Dopo aver controllato i cavi e confermato la connessione corretta, accendere l'alimentazione del tester (se si utilizza una tastiera o un mouse esterno, collegarli prima di accendere; in questo caso, il trackball è invalido) e l'alimentazione del computer esterno. Dopo un momento, apparirà l'interfaccia del software "Calibratore di Protezione Relè". Nell'interfaccia principale, fare clic sul logo del modulo di test di tutte le funzioni utilizzando il pulsante sinistro del mouse esterno collegato o il mouse trackball per eseguire tutti i test. Per lo spegnimento, non spegnere direttamente l'interruttore di alimentazione sul pannello frontale. Prima, spegnere il sistema operativo Windows, quindi premere il pulsante di accensione quando l'indicazione di spegnimento sicuro appare sullo schermo. Specifiche Uscita di corrente CA - Corrente di uscita di fase (valore efficace): 0~40A, precisione di uscita 0.2 gradi - Uscita di corrente trifase parallela (valore efficace): 0~120A - Corrente di fase a lungo termine: 10A - Potenza massima di uscita della corrente di fase: 450VA - Potenza massima di uscita di 3 correnti parallele: 900VA - Tempo massimo consentito di lavoro di 3 correnti parallele: 10S - Gamma di frequenza (fondamentale): 20~1000Hz - Tempo armonico: 2~20 Uscita di corrente continua - Corrente di uscita: 0~±10A/fase, 0~±30A/3 paralleli - Precisione di uscita: 0.5 gradi Uscita di tensione CA - Tensione di uscita di fase (valore efficace): 0~120V, precisione di uscita 0.2 gradi - Tensione di uscita di linea (valore efficace): 0~240V - Potenza di uscita di fase/linea: 80VA / 100VA - Gamma di frequenza (fondamentale): 20~1000Hz - Tempo armonico: 1~20 Uscita di tensione continua - Gamma di uscita di tensione di fase: 0~±160V, precisione di uscita 0.5 gradi - Gamma di uscita di tensione di linea: 0~±320V - Potenza di uscita di fase/linea: 70VA / 140VA 10 ingressi digitali e 8 uscite digitali - Gamma di misurazione del tempo: 0.1 ms ~ 9999 s, precisione di misurazione <0.1 ms Nel complesso, il relè trifase HZJB-I stabilisce un nuovo standard per la protezione e il controllo nei sistemi elettrici trifase, offrendo prestazioni, affidabilità e flessibilità senza pari. Che sia utilizzato in impianti di produzione, centrali elettriche o edifici commerciali, questo relè avanzato è la scelta ideale per garantire il funzionamento sicuro ed efficiente dei sistemi elettrici critici. - Algoritmi avanzati basati su microprocessori - Protezione contro sovracorrente, sottocorrente, squilibrio di fase e perdita di fase - Uscite di corrente/tensione CA e CC con alta precisione - Molteplici ingressi e uscite digitali - Ampia gamma di frequenze e capacità armonica - Computer di controllo industriale con sistema operativo Windows
