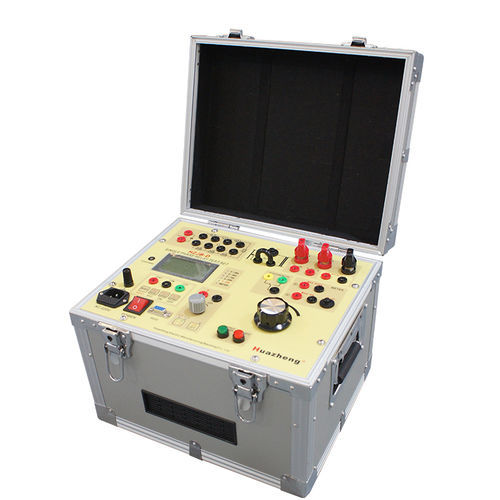

Apparecchio per prove di tensione HZJB-D

di correnteautomaticoper relè di protezione

Il tester di protezione relè monofase HZJB-D è un'apparecchiatura di prova da campo portatile con prestazioni eccellenti. Presenta un aspetto elegante e raffinato con un telaio in lega di alluminio e un pannello PC. Controllato da un chip ARM, lo schermo LCD visualizza l'uscita di tensione e corrente, oltre a un cronometro. Il dispositivo può emettere tensione e corrente AC/DC completamente isolate e regolabili, e una tensione DC regolabile. Il circuito di uscita è dotato di doppia protezione da sovraccarico, grande capacità di uscita, piccolo volume, peso leggero e alta affidabilità. È adatto per la calibrazione e il test sul campo di vari relè. Caratteristiche principali: - Uscita di tensione DC completamente isolata e regolabile con protezione automatica contro cortocircuiti, sovraccarichi e condizioni fuori gamma. - Corrente di uscita massima: 0~150A. - Dotato di volt-amperometro digitale LCD AC/DC, che visualizza valori di tensione e corrente AC e DC, cronometro, potenziale e stato del contatto. - Cronometro elettrico interno; contatti elettrici disponibili, potenziale massimo 250V; misurazione a doppio canale. - Design leggero, piccolo volume e completamente funzionale. Parametri tecnici principali e funzioni: - Potenza di ingresso nominale: AC 220V ±10%, 1000VA, 50Hz - Uscita AC: - Gamma (A): 0~10, Tensione a vuoto (Min) V: 90, Tensione a pieno carico (Min) V: 80, Corrente a pieno carico (Max) A: 10 - Gamma (A): 0~40, Tensione a vuoto (Min) V: 25, Tensione a pieno carico (Min) V: 22, Corrente a pieno carico (Max) A: 40 - Gamma (A): 0~100, Tensione a vuoto (Min) V: 10, Tensione a pieno carico (Min) V: <8, Corrente a pieno carico (Max) A: 150 - Uscita tensione AC: - Gamma (V): 0~250 (AC), Tensione a vuoto (Min) V: 250, Tensione a pieno carico (Min) V: 240, Corrente a pieno carico (Max) A: 3 - Gamma (V): 0~300 (DC), Tensione a vuoto (Min) V: 320, Tensione a pieno carico (Min) V: 250, Corrente a pieno carico (Max) A: 3 - Uscita ausiliaria DC: - Gamma V: 0~110, Tensione V: 120, Corrente massima A: 0.5 - Gamma V: 110~220, Tensione V: 220, Corrente massima A: 0.5 - Cronometro: Gamma: 0.0000~999999S, Risoluzione: 0.1mS, Precisione: ±5, Tensione di ingresso massima: DC 250V - Amperometro: Interno: 0.000~150.0A; Esterno: 0.000~6.000A (AC o DC); Precisione: 0.5%; Metodi di misurazione: AC: RMS vero, DC: Media - Voltmetro: Gamma: 0.0~600.0V (AC o DC); Precisione: 0.5%; Metodi di misurazione: AC: RMS vero, DC: Media - Resistenze e condensatori: Resistenza: 0.5 ohm a 2.5k ohm; Condensatore: 10uF, tensione massima AC 450V - Divisione/combinatione di contatti ausiliari: Corrente massima: 1A, Tensione massima: AC250V o DC120V - Ambiente operativo: Temperatura: -10 ~ 40°C, Umidità relativa: <80% - Volume: 320mm × 260mm × 230mm - Peso: 16kg Metodo di utilizzo: - Tensione e corrente: Accendere, selezionare il terminale di corrente o tensione di uscita, premere il terminale "Selezione uscita", premere il pulsante "ON/OFF". Il dispositivo simula lo stato di guasto; regolare la manopola per controllare l'uscita di tensione e corrente AC/DC. - Uscita ausiliaria di tensione e corrente DC: Impostare il potenziometro a zero, collegare la linea di uscita, selezionare la tensione richiesta (0V o 110~220V), premere il pulsante di uscita, regolare il potenziometro per l'uscita di tensione/corrente. Per ingresso esterno, collegare l'uscita al terminale di ingresso di tensione/corrente esterno o al voltmetro/amperometro esterno. - Uso di resistenza/condensatore: Scollegare la linguetta corta a forma di U su Rx, selezionare la resistenza/capacità appropriata in serie, collegare come mostrato nelle figure. - Cronometro: Segnale di ingresso (il contatto converte da Acceso a Spento o da Spento a Acceso, con contatto DC positivo da 5V-250V). Per ingresso singolo/doppio, collegare ai contatti dell'interruttore come mostrato nelle figure. Esempi di applicazione: Misurare il tempo di azione e il tempo di feedback della bobina del relè. Precauzioni: - Il dispositivo deve essere messo a terra in modo affidabile durante il funzionamento per garantire la sicurezza. - Regolare il "contrasto" se il display è scuro o nero. - Il pulsante di selezione della misurazione non è valido dopo l'uscita di corrente. Lista di imballaggio: 1. Unità principale 2. Linea di alimentazione 3. Pacchetto di cavi di prova 4. Cavo di prova (2.5mm²-2.5m) 5. Cavo di prova (2.5mm²-0.5m) 6. Cavo di prova (8mm²-2m) 7. Cavo di prova (1.2mm²-2.5m) 8. Filo schermato a doppio nucleo (2×1.2mm²-2.5m) 9. Filo di terra trasparente (2.5mm²-2m) 10. Inserto (6mm) 11. Clip dedicata 12. Perno di transizione 13. Spina a perno 14. Tubo fusibile Specifiche tecniche: - Modello: HZJB-D - Marca: Huazheng - Tester di protezione relè monofase - Portatile, calibrazione e test sul campo - Telaio in lega di alluminio, pannello PC - Controllo chip ARM, display LCD - Uscita di tensione e corrente AC/DC regolabile - Doppia protezione da sovraccarico - Grande capacità di uscita, piccolo volume, peso leggero - Alta affidabilità
