Tester di sequenza di fasi

di tensionedi fasepotenza

Descrizione
Un tester di protezione a iniezione secondaria a 6 fasi fornisce sei canali di corrente completamente indipendenti e fino a sei uscite di tensione simultanee. Questa indipendenza è fondamentale per testare la protezione differenziale delle sbarre, la protezione dei trasformatori a tre avvolgimenti e la verifica end-to-end dei relè tra morsetti remoti, evitando test a fasi o riconfigurazioni in corso d'opera che aumentano l'errore e i tempi di messa in servizio.

Moduli di prova / Tipi di relè (tabella)
Tipo di protezione | Elemento di prova | Modulo di prova proposto | Osservazioni
Relè di segnalazione | Elementi di prova corrispondenti | Prova CC | Prova AC e CC. Se il relè intermedio richiede ingresso ibrido AC/DC usare il modulo 'Test CA e CC'. Per correnti di segnale molto basse usare l'uscita ad anello di tensione del tester.
Relè temporizzato | Test temporali vari | Vedere moduli temporali | Vedere moduli
Relè intermedio | Test funzionali | Vedere moduli | Vedere moduli
Relè di coincidenza | Test funzionali | Vedere moduli | Vedere moduli
Altri relè CC tensione/corrente | Test corrispondenti | Vedere moduli | Vedere moduli
Relè di corrente | Elementi di prova corrispondenti | Test AC | Relè componente di sequenza: usare il modulo di sequenza speciale in 'Test CA'. Relè a tempo inverso: usare il modulo 'Caratteristiche IT'.
Relè sovra/sotto tensione | Test vari | Vedere moduli | Vedere moduli
Relè componente di sequenza | Test vari | Vedere moduli | Vedere moduli
Relè differenziale | Caratteristica magnetica CC | Relè differenziale, armonico differenziale | Test AC/DC, test armonici. Fare riferimento all'Appendice 5 per il cablaggio corretto durante la prova.

Note aggiuntive

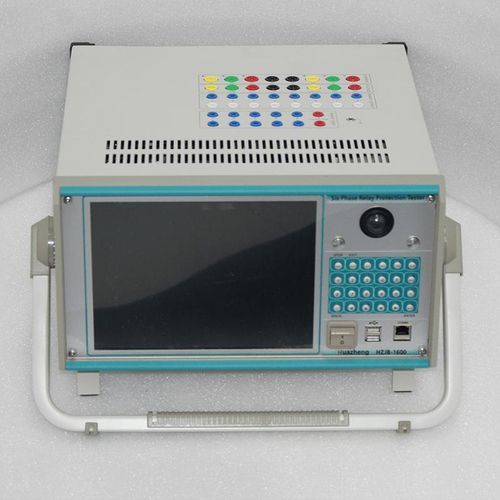

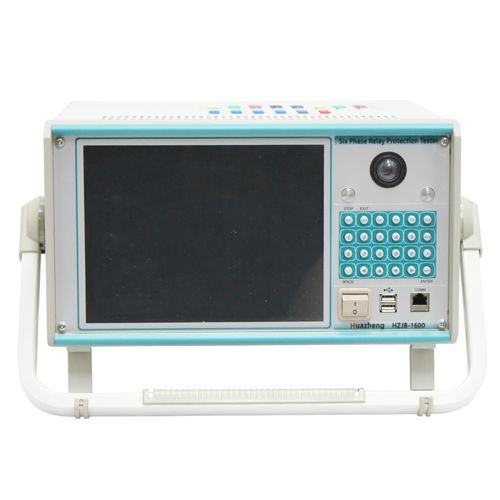

La pagina prodotto include un video dimostrativo e diverse immagini che mostrano il set di prova a 6 fasi, la disposizione dei canali e le connessioni tipiche utilizzate per la messa in servizio delle sottostazioni.

Caratteristiche / specifiche tecniche

• Uscita corrente AC (per fase, modalità sei fasi): 0–30 A; accuratezza di uscita: ≈0,1 (grado indicato).
• Uscita corrente parallela sei fasi: 0–180 A (valore combinato).
• Corrente ammessa in funzionamento continuato per fase: 10 A (valore di riferimento).
• Potenza massima in uscita (corrente per fase): 450 VA.
• Potenza massima in parallelo sei fasi: 1000 VA; durata consentita a pieno carico parallelo: 10 s.
• Gamma di frequenza fondamentale corrente AC: 0–1200 Hz.
• Generazione armoniche: fino al 24° ordine.
• Uscita tensione AC: fase 0–120 V (precisione ≈0,1); linea 0–240 V. Esempi di tensione sotto carico indicati: 20 V secondo condizioni specificate.
• Uscita tensione DC (ampiezza per fase): ±160 V (precisione ≈0,2); ampiezza linea ±320 V.
• Uscita corrente DC: ±10 A per fase (valori paralleli indicati nella scheda).
• Potenza di uscita tensione fase/linea: es. 80 VA / 100 VA (AC) e 70 VA / 140 VA (DC) nei rispettivi modi.
• Ingressi/uscite: 10 canali di ingresso; 8 canali di uscita DC (esempi in scheda: DC 220 V / 0,2 A; AC 220 V / 0,5 A per uscite ausiliarie).
• Contatto libero: 1–20 mA, 24 V (esempio di specifica di contatto).
• Livelli di potenziale dei contatti: logica '0' ≈ 0–+6 V; logica '1' ≈ +11 V–+250 V.
• Intervallo di misurazione del tempo: 0,1 ms–9999 s; accuratezza di misura: 0,1 ms.
• Dimensioni e peso: 420 × 360 × 210 mm; peso ≈ 19 kg.
