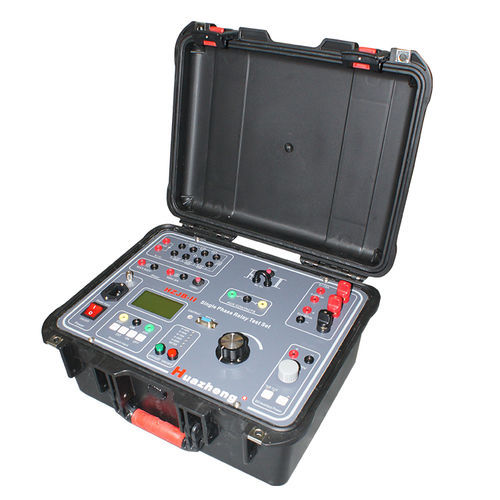

Apparecchio per prove per relè di protezione HZJB-II

industrialedigitalecompatto

Il tester di protezione del relè monofase HZJB-II è un dispositivo di test portatile da campo con prestazioni eccellenti. Presenta un aspetto elegante e raffinato, con un telaio in lega di alluminio e un pannello PC. Controllato da un chip ARM, il tester è dotato di uno schermo LCD che visualizza le uscite di tensione e corrente, oltre a un cronometro. Lo strumento fornisce uscite completamente isolate per tensione AC/DC regolabile, corrente AC/DC e tensione DC regolabile. È inoltre dotato di doppia protezione da sovraccarico nel circuito di uscita, garantendo sicurezza e affidabilità. Grazie alla sua alta capacità di uscita, dimensioni compatte, leggerezza e alta affidabilità, l'HZJB-II è ideale per la calibrazione e il test sul campo di vari relè. Caratteristiche principali: - Uscita completamente isolata per tensione DC regolabile, protezione automatica contro cortocircuito, sovraccarico e fuori gamma. - Corrente di uscita massima: 0~150A. - Dotato di voltmetro-amperometro digitale LCD AC/DC, può visualizzare i valori di tensione e corrente AC e DC, cronometro, potenziale, stato del contatto. - Cronometro elettrico interno; Contatti elettrici disponibili, potenziale massimo 250V; Misurazione a doppio canale. - Design leggero, piccolo volume e completamente funzionale. Parametri tecnici principali e funzioni: - Potenza di ingresso nominale: AC 220V ±10%, 1000VA, 50Hz - Uscita AC: - Gamma (A): 0~10, Tensione a vuoto (Min) V: 90, Tensione a pieno carico (Min) V: 80, Corrente a pieno carico (Max) A: 10 - Gamma (A): 0~40, Tensione a vuoto (Min) V: 25, Tensione a pieno carico (Min) V: 22, Corrente a pieno carico (Max) A: 40 - Gamma (A): 0~100, Tensione a vuoto (Min) V: 10, Tensione a pieno carico (Min) V: <8, Corrente a pieno carico (Max) A: 150 - Uscita di tensione AC: - Gamma (V): 0~250 (AC), Tensione a vuoto (Min) V: 250, Tensione a pieno carico (Min) V: 240, Corrente a pieno carico (Max) A: 3 - Gamma (V): 0~300 (DC), Tensione a vuoto (Min) V: 320, Tensione a pieno carico (Min) V: 250, Corrente a pieno carico (Max) A: 3 - Uscita ausiliaria DC: - Gamma V: 0~110, Tensione V: 120, Corrente massima A: 0.5 - Gamma V: 110~220, Tensione V: 220, Corrente massima A: 0.5 - Cronometro: Gamma: 0.0000~999999S, Risoluzione: 0.1mS, Precisione: ±5, Con contatti elettrici e ingresso di potenziale, la tensione di ingresso massima: DC 250V - Amperometro: Gamma: interno: 0.000~150.0A; Esterno: 0.000~6.000A (AC o DC), Precisione: 0.5%, Metodi di misurazione: AC: Valore RMS vero, DC: Media - Voltmetro: Gamma: 0.0~600.0V (AC O DC); Precisione: 0.5%, Metodi di misurazione: AC: Valore RMS vero, DC: Media - Resistenze e condensatori: Resistenza: 0.5 ohm a 2.5k ohm; Condensatore: 10uF, tensione massima AC 450V - Divisione / combinazione dei contatti ausiliari: Corrente massima: 1A, Tensione massima: AC250V o DC120V - Ambiente di utilizzo: Temperatura: -10 ~ 40°C, L'umidità relativa deve essere inferiore all'80% - Volume: 320mm × 260mm × 230mm - Peso: 16kg Attenzione: - Il dispositivo deve essere messo a terra in modo affidabile durante il funzionamento per garantire la sicurezza. - Se il display appare troppo scuro o nero, regolare l'impostazione del "contrasto". - Il pulsante di "selezione della misurazione" sarà inattivo una volta che la corrente è in uscita. Specifiche tecniche: - Modello: HZJB-II - Potenza di ingresso nominale: AC 220V ±10%, 1000VA, 50Hz - Corrente di uscita massima: 0~150A - Tensione di uscita massima: AC 250V, DC 300V - Peso: 16kg - Dimensioni: 320mm × 260mm × 230mm
