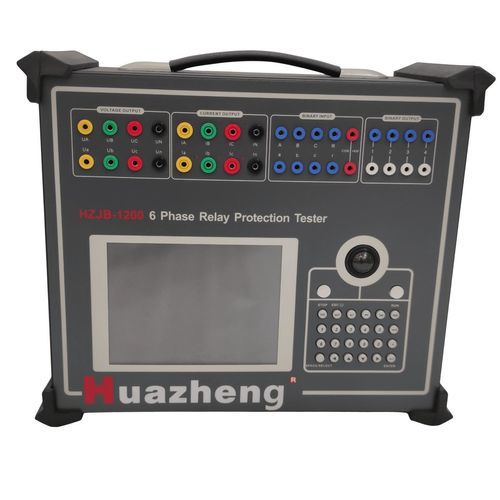

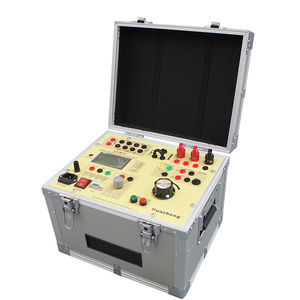

Apparecchio per prove elettrico HZJB-1200

automatizzatoper rete elettricaper relè di protezione

È possibile generare tensioni e correnti a sei fasi, consentendo qualsiasi combinazione, come la modalità di uscita della combinazione di corrente trifase e quadrifase convenzionale, modalità di tensione a sei fasi, modalità di corrente a sei fasi e modalità di uscita a 12 fasi. Non solo è compatibile con i metodi di prova tradizionali, ma consente anche di eseguire comodamente test differenziali sui trasformatori trifase. Caratteristiche del dispositivo e parametri tecnici - Modalità operativa: Il dispositivo si collega direttamente a un computer o desktop, offrendo convenienza, efficienza e prestazioni stabili. - Nuovo amplificatore di potenza lineare ad alta fedeltà: La porta di uscita utilizza un amplificatore di potenza lineare modulare invece di un amplificatore di potenza a commutazione, fornendo alta fedeltà e affidabilità, nonché eccellenti prestazioni. Non vengono generate frequenze medio-alte che interferiscono con il test, garantendo un'eccellente precisione di livellamento della forma d'onda generata dalla corrente alta alla corrente minima. - Mainframe ad alte prestazioni: L'uscita utilizza il controllo DSP, offrendo operazioni rapide, elaborazione del segnale digitale in tempo reale, ampia larghezza di banda e controllo di conversione D/A ad alta risoluzione. La forma d'onda di uscita è caratterizzata da alta precisione, bassa distorsione e buona linearità. Grazie alla tecnologia avanzata, ai componenti e materiali di precisione e al design professionale, il dispositivo è compatto, leggero, completamente funzionale, facile da trasportare, rapido da avviare e molto pratico per i test di flusso. - Funzione software potente: Può eseguire tutti i tipi di compiti di validazione automatica altamente complessi. Può anche testare e scansionare facilmente le impostazioni di protezione, riprodurre guasti, memorizzare dati di test in tempo reale, visualizzare vettori e stampare rapporti online, tra le altre funzioni. Inoltre, la corrente esafase facilita il test della protezione differenziale trifase. - Uscita di potenza DC indipendente: È stata progettata una fonte di alimentazione DC regolabile di 110 V e 220 V per l'uscita. - Interfaccia completa: Il dispositivo con una porta di comunicazione USB può comunicare con il computer e altri dispositivi esterni. - Funzione di autoprotezione perfetta: Con un design ragionevole della struttura di dissipazione del calore e misure di protezione hardware affidabili e perfette, ha una funzione di avvio morbido dell'alimentazione, software di autodiagnosi dei guasti e funzione di blocco dell'uscita. Sezione 2: Parametro nominale - Numero di canali di corrente: Standard a sei fasi - Numero di canali di tensione: Standard a sei fasi - Gamma di uscita corrente AC: 30A/fase o 180A (sei fasi in parallelo) - Gamma di uscita corrente DC: 10A DC/fase - Gamma di uscita tensione AC: 120V AC/fase - Gamma di uscita tensione DC: 160V DC/fase Dettagli del parametro nominale - Uscita corrente AC: Il valore reale di ciascuna uscita di fase quando l'uscita di corrente a sei fasi è 0~30A, classe di precisione di uscita 0.2. Il valore reale di ciascuna uscita di fase quando l'uscita di corrente a tre fasi è 0~60A. Il valore reale dell'uscita di corrente a sei fasi in parallelo è 0~180A. Il valore reale consentito quando la corrente di fase opera per lungo tempo è 10A. La potenza di uscita massima della corrente di fase è 450 VA. La potenza di uscita massima quando l'uscita di corrente a sei fasi in parallelo è 1000 VA. Il tempo di lavoro consentito quando la corrente di uscita massima è sei fasi in parallelo è 10 s. Gamma di frequenza (onda fondamentale): 0~1000 Hz. Ordine armonico: 0~20. - Uscita corrente DC: Corrente di uscita 0~±10 A / fase, classe di precisione di uscita 0.2. La tensione di carico massima di uscita è 20 V. - Uscita tensione AC: Il valore reale dell'uscita di tensione di fase 0~120 V, classe di precisione di uscita 0.2. Il valore reale dell'uscita di tensione di linea 0~240 V. Potenza di uscita di tensione di fase/linea 80VA/100VA. Gamma di frequenza (onda fondamentale): 0~1000 Hz. Ordine armonico: 0~20. - Uscita tensione DC: Ampiezza di uscita di tensione di fase 0~±160 V, classe di precisione di uscita 0.2. Ampiezza di uscita di tensione di linea 0~±320 V. Potenza di uscita di tensione di fase/linea 70VA/140VA. - Ingresso e uscita: Ingresso a 8 canali. Contatto libero 1~20 mA, 24 V. Contatti di potenziale elettrico “0”: 0~+6 V; “1”: +11 V~+250 V. Uscita a 4 canali DC: 220 V/0.2 A; AC: 220 V/0.5 A. - Gamma di misurazione del tempo: 0.1 ms ~ 9999s, precisione di misurazione <0.1 ms. Indice degli Elementi di Prova di Protezione dei Relè - Tipo di protezione del relè: Elemento di prova, Modulo di prova proposto, Osservazioni - Relè di segnale: Elementi di prova corrispondenti, Prova DC, Prova AC e DC, Se è richiesta un'entrata ibrida AC/DC per il relè intermedio, provarlo nel modulo 'Prova AC e DC'. Se la corrente nominale del relè di segnale è troppo piccola, utilizzare l'uscita del circuito di tensione del tester per esperimenti. - Relè di corrente: Elementi di prova corrispondenti, Prova AC, Il relè del componente di sequenza può essere testato nel modulo di sequenza speciale di 'Prova AC'. Il relè a tempo inverso può essere testato nel modulo 'Caratteristiche It'. - Relè differenziale: Caratteristica magnetica DC, Relè differenziale, Armónico differenziale, Prova AC/DC, Prova armonica, Consultare 'Appendice 5' per il cablaggio corretto nella prova. - Relè di potenza (direzionale): Elementi di prova corrispondenti, Direzione di potenza e impedenza, Prova AC, Prima di testare, determinare il tipo di connessione e il limite di azione della protezione. - Relè sincrono: Elementi di prova corrispondenti, Prova di sincronizzazione, Prova AC, UA, UC del tester è fissato come lato del sistema e l'uscita di tensione da lato a lato per il modulo 'Prova di sincronizzazione'. Caratteristiche / Specifiche Tecniche - Uscita di tensione e corrente a sei fasi - Compatibile con test di protezione relè tradizionali e avanzati - Controllo DSP, alta precisione, bassa distorsione - Porta di comunicazione USB - Uscita di potenza DC regolabile (110V/220V) - Autoprotezione: dissipazione del calore, avvio morbido, diagnosi dei guasti - Portatile, leggero, facile da usare - Uscita corrente AC: fino a 30A/fase, 180A (parallelo) - Uscita corrente DC: fino a 10A/fase - Uscita tensione AC: fino a 120V/fase - Uscita tensione DC: fino a 160V/fase - Gamma di frequenza: 0~1000Hz - Ingresso: 8 canali; Uscita: 4 canali - Misurazione del tempo: 0.1ms~9999s, precisione <0.1ms
