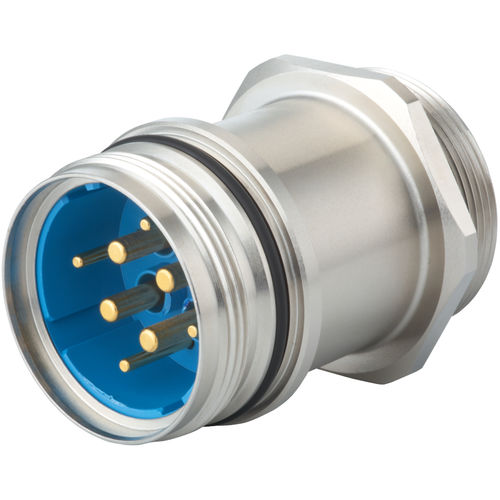

Caratteristica di connessione - Crimp
Colore inserto di contatto - blu
Contatto-Ø potenza - 3,6 mm
Contatto-Ø segnale - 2 mm
Gamma di crimpaggio - 0,14 - 16 mm²
Grado di protezione - 3
Filetto esterno lato innesto - M40 x 1,5
Tipo di alloggiamento - Pannello
Inserto - Pin
Tipo di installazione - Parete frontale, montaggio a foro singolo
Resistenza d'isolamento potenza - > 10^13 Ω
Resistenza d'isolamento segnale - > 10^13 Ω
Lunghezza (L) - 62,5 mm
Tipo di bloccaggio - Collegamento a vite
Materiale alloggiamento - Lega rame-zinco
Materiale superficie dell'alloggiamento - Nichel
Materiale corpo isolante - PBT
Materiale guarnizioni/anelli - FKM (FPM),NBR
max. resistenza di contatto potenza - 1 mOhm
max. resistenza di contatto segnale - 3 mOhm
Potenza nominale di corrente - 55 A
Tensione nominale al grado di inquinamento 3 potenza - 600 V~
Tensione nominale al grado di inquinamento 3 segnale - 300 V~
Corrente nominale segnale - 28 A
Numero di contatti PE - 1
Numero di contatti potenza - 3
Numero di contatti segnale - 4
Numero di poli - 8
Immagine dei poli - 4 + 3 + PE
Classe di protezione - IP 67,IP 69 K
Tipo di guarnizione - O-Ring
Schermo - non schermato
Contatti PE-/FE adatti -
7015953601,
7015953611,
7015953621,
7015953623,
7015953631
Contatti di alimentazione adatti -
7015953601,
7015953611,
7015953621,
7015953622,
7015953631
Contatti di segnale adatti - 7015952001
Campo di temperatura - da -40°C a +125°C
Sezione dei terminali di potenza - 2,5 - 16 mm
Sezione dei terminali di segnale - 1,5 - 1,5 mm²
Potenza della tensione di prova - 4000 V~
Segnale di tensione di prova - 2500 V~
Versione - per inserti di pin
Dimensione della chiave (SW) - 28 mm
Cicli minimi di accoppiamento - > 500
Foro del pannello - Ø 40,2 + 0,1 mm
---
