Chiave Allen/Torx - T20
Caratteristica di connessione - Crimp
Colore inserto di contatto - blu
Contatto-Ø potenza - 3,6 mm
Contatto-Ø segnale - 2 mm
Gamma di crimpaggio - 0,14 - 10 mm²
Grado di protezione - 3
Filetto esterno lato innesto - M40 x 1,5
Flangia - 40 x 40 mm
Diametro del foro - 4 x Ø 4,5 mm
Distanza dei fori - 30 mm

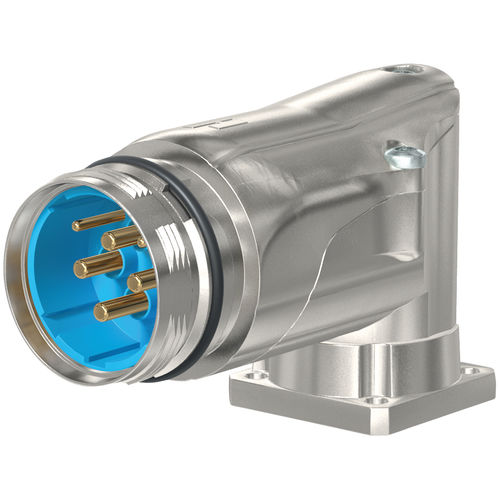

Tipo di alloggiamento - Pannello - ad angolo retto
Inserto - Pin
Resistenza d'isolamento potenza - > 10^13 Ω
Resistenza d'isolamento segnale - > 10^13 Ω
Lunghezza (L) - 103 mm
Materiale alloggiamento - Zinco pressofuso
Materiale alloggiamento superficie - blu passivato
Materiale corpo isolante - PBT
Materiale guarnizioni/anelli - FKM (FPM), HNBR
max. resistenza di contatto dati - 3 mOhm
max. resistenza di contatto potenza - 1 mOhm
max. resistenza di contatto segnale - 3 mOhm
Potenza nominale di corrente - 55 A
Tensione nominale al grado di inquinamento 3 potenza - 600 V~
Tensione nominale al grado di inquinamento 3 segnale - 300 V~
Corrente nominale segnale - 28 A
Numero di contatti PE - 1
Numero di contatti potenza - 3
Numero di contatti segnale - 2
Numero di poli - 6
Immagine dei poli - 2 + 3 + PE
Classe di protezione - IP 67,IP 69 K
Tipo di guarnizione - O-Ring
Schermo - non schermato
Intervallo di temperatura - da -40°C a +125°C
Sezione dei terminali di potenza - 2,5 - 10 mm
Sezione dei terminali di segnale - 1,5 - 1,5 mm²
Tensione di prova di potenza - 4000 V~
Segnale di tensione di prova - 2500 V~
Filetto TWILOCK - M40 x 1,5
Versione - ad angolo retto, TWILOCK-S
Cicli minimi di accoppiamento - > 500
Foro per pannello - Ø 32 + 0,1 mm
Ruotabile - 330 °
---
