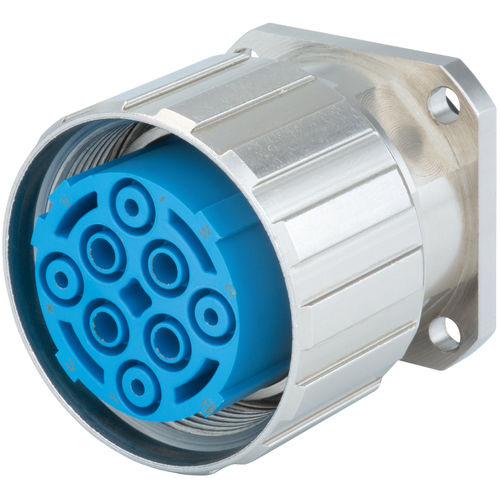

Connettore di dati 7.744.043.000

Socketcrimpabilecon flangia

Caratteristica di connessione - Crimp Colore inserto di contatto - blu Contatto-Ø potenza - 3,6 mm Contatto-Ø segnale - 2 mm Gamma di crimpaggio - 0,14 - 16 mm² Grado di protezione - 3 Tipo di alloggiamento - Pannello Inserto - Presa Tipo di installazione - Flangia, parete anteriore Resistenza d'isolamento potenza - > 10^13 Ω Resistenza d'isolamento segnale - > 10^13 Ω Filetto interno lato inserimento - M40 x 1,5 Dado zigrinato-Ø lato inserimento - 45.6 mm Lunghezza (L) - 44.2 mm Tipo di bloccaggio - Collegamento a vite Materiale alloggiamento - Lega rame-zinco Materiale superficie dell'alloggiamento - Nichel Materiale corpo isolante - PBT Materiale guarnizioni/anelli - FKM (FPM),NBR max. resistenza di contatto potenza - 1 mOhm max. resistenza di contatto segnale - 3 mOhm Potenza nominale di corrente - 55 A Tensione nominale al grado di inquinamento 3 potenza - 600 V~ Tensione nominale al grado di inquinamento 3 segnale - 300 V~ Corrente nominale segnale - 28 A Numero di contatti PE - 1 Numero di contatti potenza - 3 Numero di contatti segnale - 4 Numero di poli 8 Immagine dei poli - 4 + 3 + PE Classe di protezione - IP 67,IP 69 K Tipo di guarnizione O-Ring Schermo - non schermato Contatti PE-/FE adatti - 7015953602, 7015953612, 7015953622, 7015953624, 7015953632 Contatti di alimentazione adatti - 7015953602, 7015953612, 7015953622, 7015953624, 7015953632 Contatti di segnale adatti - 7015952002 Campo di temperatura - da -40°C a +125°C Sezione dei terminali di potenza - 2,5 - 16 mm Sezione dei terminali di segnale - 1,5 - 1,5 mm² Tensione di prova di potenza - 4000 V~ Segnale di tensione di prova - 2500 V~ Versione - per inserti per prese Dimensione della chiave (SW) - 40 mm Cicli minimi di accoppiamento - > 500 Foro del pannello - Ø 32 + 0,1 mm
