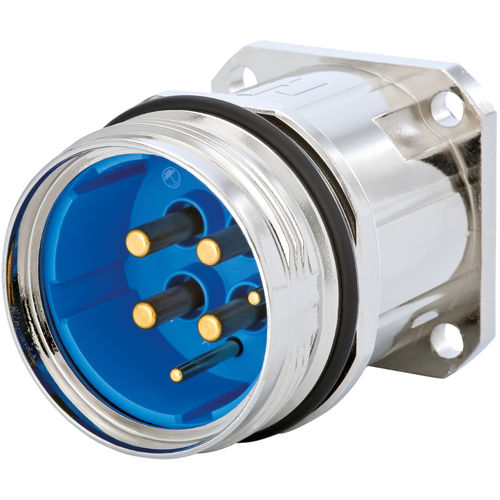

Connettore RF 7.740.023.000

DINcircolarecrimpabile

Caratteristiche della connessione Crimp Colore inserto di contatto - blu Contatto-Ø potenza - 3,6 mm Contatto-Ø segnale - 2 mm Gamma di crimpaggio - 0,14 - 16 mm² Grado di protezione - 3 Filetto esterno lato innesto M40 x 1,5 Flangia - 40 x 40 mm Diametro del foro - 4 x Ø 4,5 mm Distanza dei fori - 30 mm Tipo di alloggiamento - Pannello Inserto - Pin Tipo di installazione - Flangia, parete anteriore Resistenza d'isolamento potenza - > 10^13 Ω Resistenza d'isolamento segnale - > 10^13 Ω Lunghezza (L) - 51 mm Tipo di bloccaggio - Collegamento a vite Materiale alloggiamento - Zinco pressofuso Materiale superficie dell'alloggiamento - Nichel Materiale corpo isolante - PBT Materiale guarnizioni/anelli FKM (FPM), NBR max. resistenza di contatto potenza - 1 mOhm max. resistenza di contatto segnale - 3 mOhm Potenza nominale di corrente - 55 A Tensione nominale al grado di inquinamento 3 potenza - 600 V~ Tensione nominale al grado di inquinamento 3 segnale - 300 V~ Corrente nominale segnale - 28 A Numero di contatti PE - 1 Numero di contatti potenza - 3 Numero di contatti segnale - 2 Numero di poli - 6 Immagine dei poli - 2 + 3 + PE Classe di protezione - IP 67,IP 69 K Tipo di guarnizione - O-Ring Schermo - non schermato Contatti PE-/FE adatti - 7015953601, 7015953611, 7015953621, 7015953623, 7015953631 Contatti di alimentazione adatti - 7015953601, 7015953611, 7015953621, 7015953622, 7015953631 Contatti di segnale adatti - 7015952001 Campo di temperatura - da -40°C a +125°C Sezione dei terminali di potenza - 2,5 - 16 mm Sezione dei terminali di segnale - 1,5 - 1,5 mm² Potenza della tensione di prova - 4000 V~ Segnale di tensione di prova - 2500 V~ Versione - per inserti di pin Cicli minimi di accoppiamento - > 500 Foro del pannello - Ø 32 + 0,1 mm
