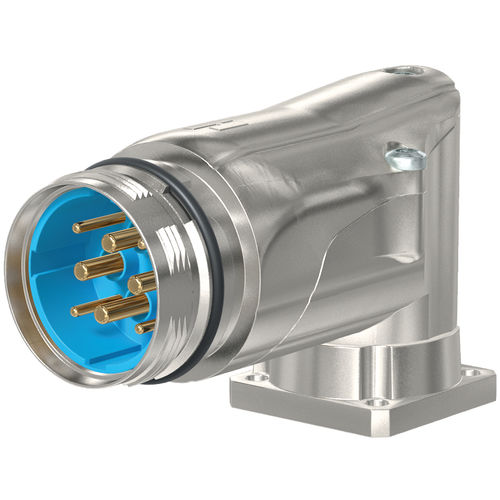

Connettore di dati 7.749.043.00S

crimpabilecon flangiaa presa

Chiave Allen/Torx - T20 Caratteristica di connessione - Crimp Colore inserto di contatto - blu Contatto-Ø potenza - 3,6 mm Contatto-Ø segnale - 2 mm Gamma di crimpaggio - 0,14 - 10 mm² Grado di protezione - 3 Filetto esterno lato innesto - M40 x 1,5 Flangia - 40 x 40 mm Diametro del foro - 4 x Ø 4,5 mm Distanza dei fori - 30 mm Tipo di alloggiamento - Pannello - ad angolo retto Inserto - Pin Resistenza d'isolamento potenza - > 10^13 Ω Resistenza d'isolamento segnale - > 10^13 Ω Lunghezza (L) - 103 mm Materiale alloggiamento - Zinco pressofuso Materiale alloggiamento superficie - blu passivato Materiale corpo isolante - PBT Materiale guarnizioni/anelli - FKM (FPM), HNBR max. resistenza di contatto dati - 3 mOhm max. resistenza di contatto potenza - 1 mOhm max. resistenza di contatto segnale - 3 mOhm Potenza nominale di corrente - 55 A Tensione nominale al grado di inquinamento 3 potenza - 600 V~ Tensione nominale al grado di inquinamento 3 segnale - 300 V~ Corrente nominale segnale - 28 A Numero di contatti PE - 1 Numero di contatti potenza - 3 Numero di contatti segnale - 4 Numero di poli - 8 Immagine dei poli - 4 + 3 + PE Classe di protezione - IP 67,IP 69 K Tipo di guarnizione - O-Ring Schermo - non schermato Intervallo di temperatura - da -40°C a +125°C Sezione dei terminali di potenza - 2,5 - 10 mm Sezione dei terminali di segnale - 1,5 - 1,5 mm² Tensione di prova di potenza - 4000 V~ Segnale di tensione di prova - 2500 V~ Filetto TWILOCK - M40 x 1,5 Versione - ad angolo retto, TWILOCK-S Cicli minimi di accoppiamento - > 500 Foro per pannello - Ø 32 + 0,1 mm Ruotabile - 330 °
