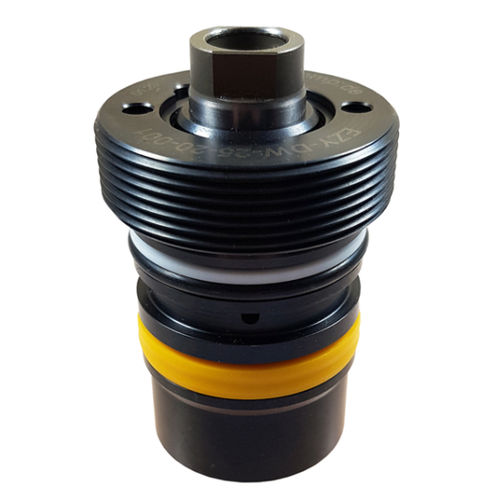

Cilindro a pistone 200-2

compattodi posizionamentocorpo filettato

Cilindri a corpo filettato, a doppio effetto Questo cilindro con funzione a doppio effetto consente di risparmiare spazio se incorporato in piastre di fissaggio o in piastre di stampi per iniezione di plastica. La funzione a doppio effetto rende possibili corse dipendenti dal ciclo quando si ritrae e si estende il pistone. I tempi di funzionamento possono essere calcolati in base alla portata possibile dell'unità di potenza e al volume dell'area del pistone o dell'anello azionato. A differenza dei cilindri a semplice effetto, entrambe le direzioni di corsa sono azionate dalla potenza. All'estremità dello stelo i cilindri sono dotati di un raschiatore retrattile in NBR/FKM e di un raschiatore metallico supplementare. Il raschiatore metallico impedisce la penetrazione di trucioli nel raschiatore morbido, evitando così che il pistone si inceppi. Questa misura preventiva protegge le guarnizioni e aumenta la durata del cilindro. Caratteristiche speciali: nessun ingresso di trucioli grazie al raschiatore metallico integrato possibilità di posizionamento in spazi ridotti alloggiamento completamente retrattile alimentazione dell'olio senza tubo diverse opzioni per l'applicazione di collettori cilindri standard e versioni speciali disponibili su richiesta Condizioni operative: L'olio viene alimentato all'interno del corpo dell'apparecchio per mezzo di canalizzazioni forate. Una pulizia accurata è estremamente importante, poiché i trucioli di perforazione possono danneggiare le guarnizioni e causare perdite e il fallimento dell'installazione. Il cilindro è sigillato da una combinazione di O-ring e anello di supporto. Grazie al design compatto, il cilindro a corpo filettato non ha un arresto interno per la corsa di ritorno, ma utilizza il fondo del foro di montaggio.
